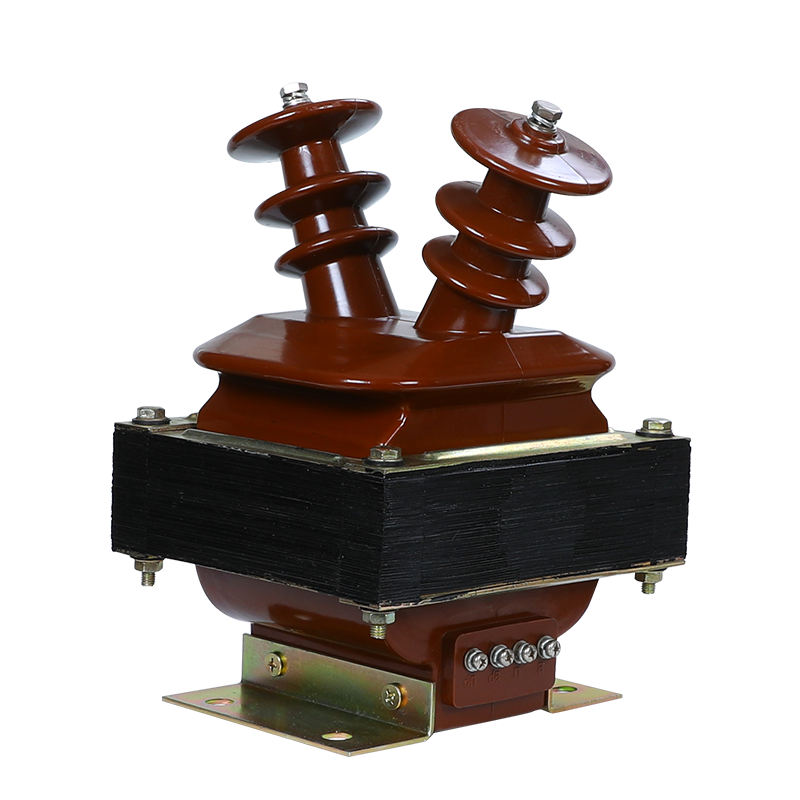

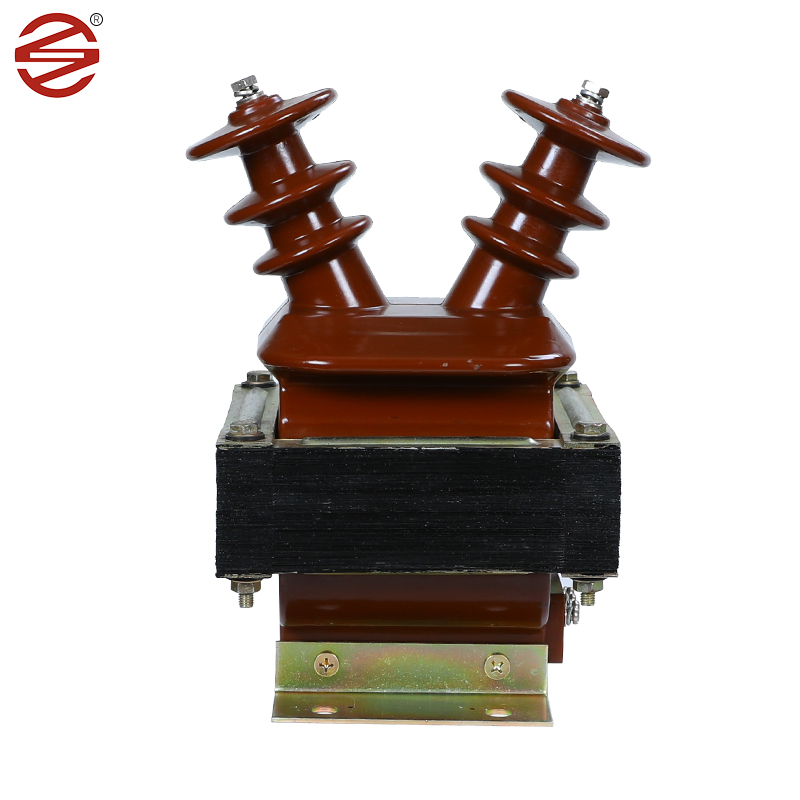

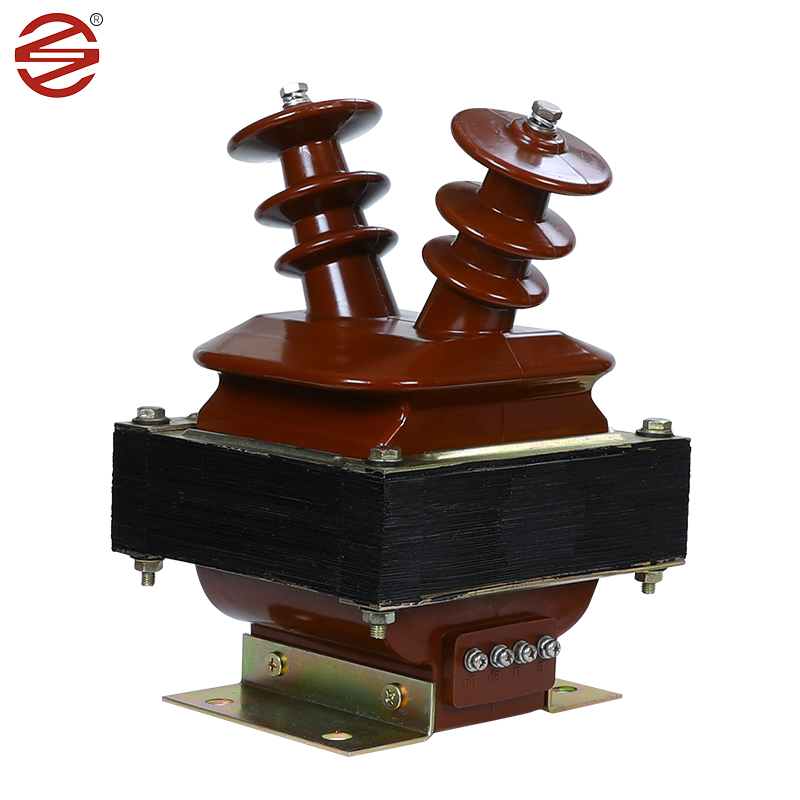

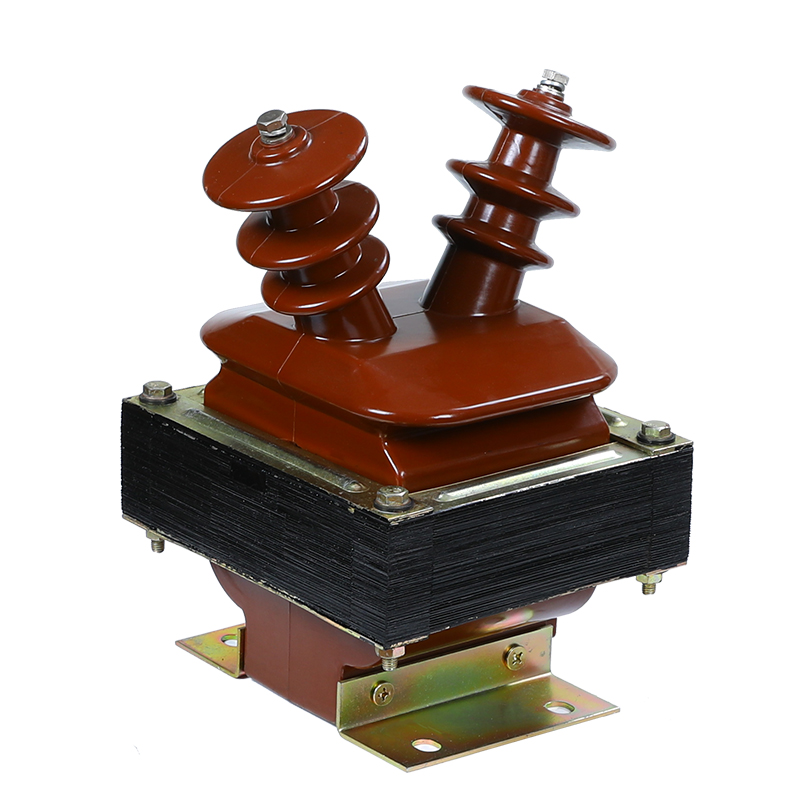

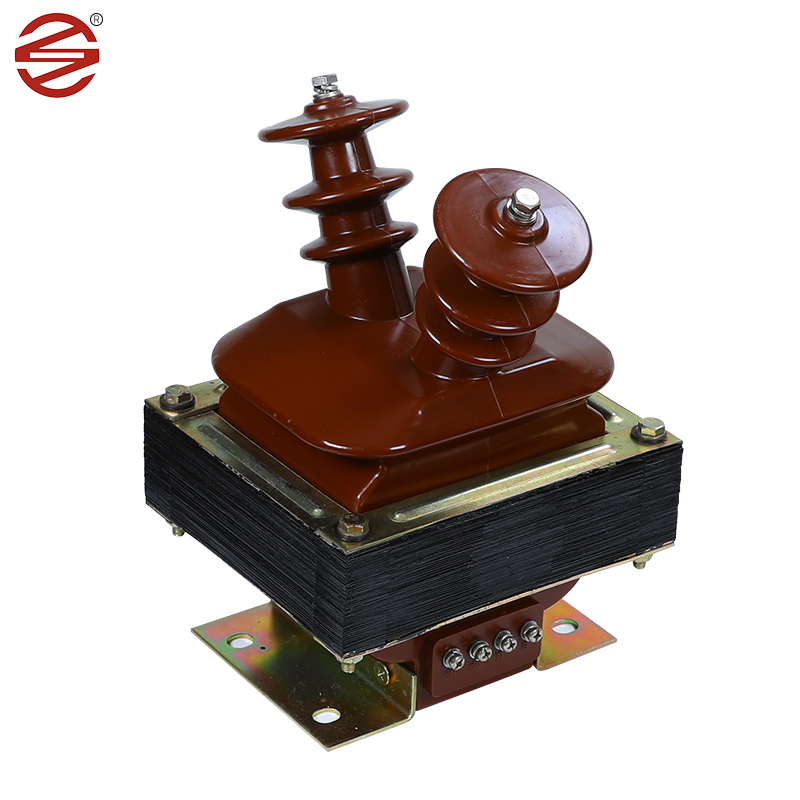

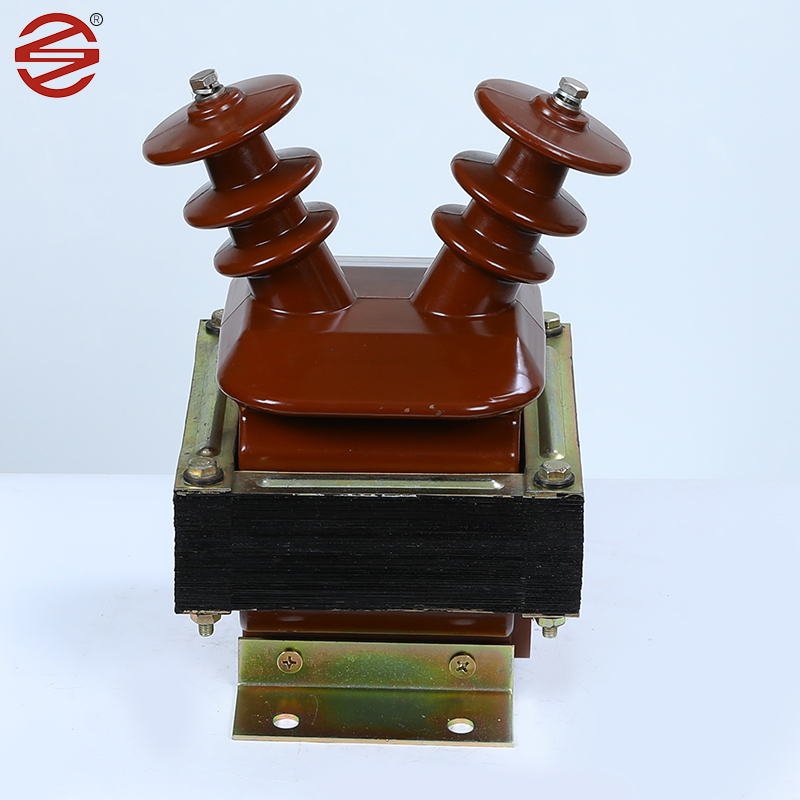

10kv-ko Tentsio-Transformadorea

DAHU ELECTRIC-ek fabrikatutako 10 kV-ko tentsio-transformadoreak funtsezko eginkizuna betetzen du barruko etengailuen armairuan, korrontea neurtzeko, energia elektrikoaren monitorizaziorako eta babes-erreleetarako soluzio indartsua eskaintzen baitu sistema monofasiko eta trifasikoetan. Sistema hauek ezin hobeto funtzionatzen dute 50Hz edo 60Hz-ko maiztasunetan, eta 12kV arteko ekipoen tentsioetarako eskakizun elektriko ugari betetzen dituzte.

Bidali kontsulta

Produktuaren Deskribapena

Hotzean ijetzitako siliziozko altzairuzko xaflak: 10kV-ko tentsio-transformadoreak hotzean ijetzitako siliziozko altzairuzko xaflak erabiltzen ditu nukleo gisa. Material hauek hotzean ijetzita daude eta propietate magnetiko bikainak dituzte, hala nola, iragazkortasun handia eta nukleo-galera txikia, eta horrek apropos bihurtzen ditu korronte transformadoreetarako. Hotzean ijetzitako siliziozko altzairuzko xafla nukleo gisa erabilita, korronte transformatzaileak energia-transferentzia eraginkorra lor dezake, eta, horrela, sistemaren eraginkortasuna hobetzen du. Beste material batzuekin alderatuta, hotzean ijetzitako siliziozko altzairuzko xaflek histeresi-begizta eta magnetizazio-galerak txikiagoak dituzte, eta horrek energia xahutu eta energia-kontsumo txikiagoa dakar.

Epoxi erretxina: epoxi erretxina propietate dielektriko bikainak eta erresistentzia mekanikoa ditu, 10kV-ko tentsio transformadorearen isolamendu materialaren lehen aukera da. Epoxi galdaketak isolamendu fidagarria eskaintzen dute, barne osagaiak matxura elektrikoetatik eta ingurumen-faktoreetatik babesten dituena.

Kobrea: kobrezko eroaleak normalean 10 kV-ko tentsio-transformadorearen harilketetarako erabiltzen dira. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.

Materiala (Epoxi Erretxina): 10kV-ko tentsio-transformadoreak epoxi erretxinaz egindako itxituretan daude. Epoxi erretxinak isolamendu-propietate bikainak ditu, korronte edo tentsio zeharkatzea eraginkortasunez ekidin dezake zirkuituaren funtzionamendu segurua bermatzeko.

Tenperatura handiko erresistentzia du eta tenperatura altuko ingurunean lan egiteko eskakizunetara egokitu daiteke.

Korrosioarekiko erresistentzia ona du, substantzia kimiko batzuen higadurari aurre egin diezaioke eta transformadorearen bizitza luzatzen du.

Zigilatzeko errendimendu ona du, beraz, epoxi transformatzaileak normalean iragazgaitza eta hezetasunarekiko errendimendu ona du eta ingurune hezeetan erabiltzeko egokia da.

Olioan murgilduta dauden transformadore tradizionalekin alderatuta, epoxi transformadoreek, oro har, pisu arinagoa dute eta erraz instalatzen eta mantentzen dira.

Produktuaren nagusitasuna

Gure produktuen torlojuen eta beheko plakaren estaldura 8um/min-ra iristen da, hau da, hezetasuna eta herdoilaren aurkakoa. Distira hobea da.

1.	Aplikazio	Neurketa
2.	Instalazioa	Barruan.
3.	Isolamendua	Erretxina Galdaketa
4.	Mota	Tentsio-indukzioa
5.	Eraikuntza	Erretxina epoxi lehorra
6.	Fase kopurua	Singe fasea (multzo 1=3 zenbaki)
7.	Maiztasuna	50 Hz
8.	Muntaketa Muntatua	Supporting on Gantry Structure Mounted
9.	Sistemaren tentsio nominala primarioa	11 kV (fasetik fase)
10.	Sistemaren tentsio maximo primarioa	12 kV (fasetik fase)
11.	Sistema lurtarrak	Eraginkortasunez lurratutakoa
12.	Oinarrizko isolamendua (bulkadari eustea Tentsioa)	75 kV
13.	Potentzia-Maiztasuna Jasateko Tentsioa	28 kV
14.	Bobinketa primarioaren mutur neutroa, horretarako zuzeneko konexioa lurrera	10 kV jasateko isolatuta maiztasun baxuko proba.
15.	Bigarren mailako hariketa mota	Harigabe bakarra
16.	Eraldaketa ratioa	11 kV//3/0,11 kV/3
17.	Creepage Distantzia	25 mm/kV (gutxienez)
18.	Bigarren mailako zama baloratua	7,5 eta 10 VA bitartekoak
19.	Tentsio-muga-faktorea	1,2 jarraia eta 1,5 30 segundotan
20.	Zehaztasun Klasea	0,2 neurketa egiteko.
21.	Estandarra	Diseinua, Fabrikazioa, Probak, Instalazioa eta Errendimendua azkenengoaren araberakoa izango da IEC 61869-1 eta IEC 61869-3 edizioak.
