11kv-ko Tentsio-Transformadorea
  • 11kv-ko Tentsio-Transformadorea11kv-ko Tentsio-Transformadorea
  • 11kv-ko Tentsio-Transformadorea11kv-ko Tentsio-Transformadorea
  • 11kv-ko Tentsio-Transformadorea11kv-ko Tentsio-Transformadorea
  • 11kv-ko Tentsio-Transformadorea11kv-ko Tentsio-Transformadorea
  • 11kv-ko Tentsio-Transformadorea11kv-ko Tentsio-Transformadorea
  • 11kv-ko Tentsio-Transformadorea11kv-ko Tentsio-Transformadorea

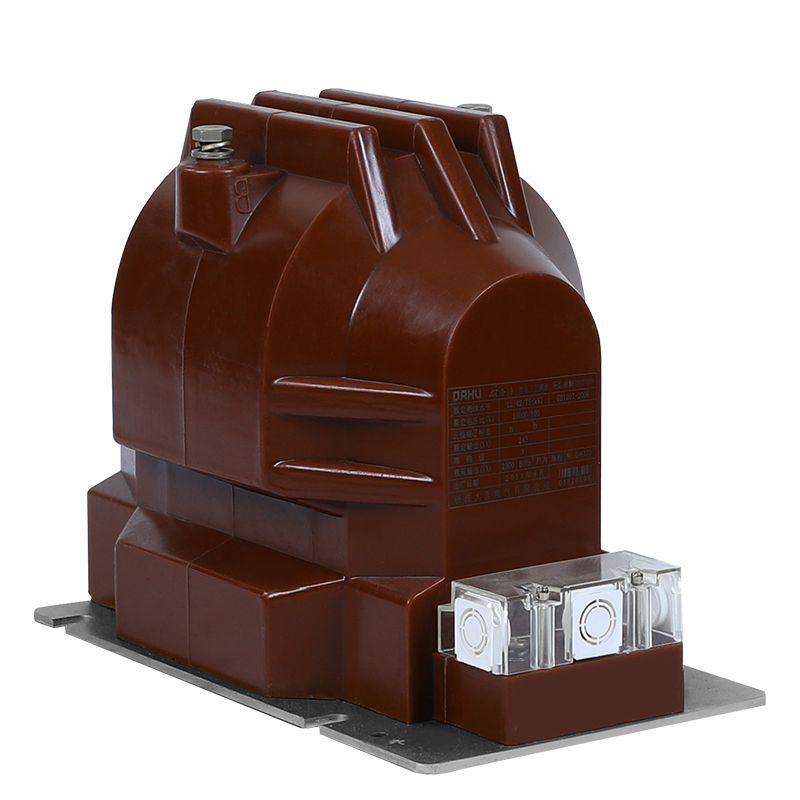

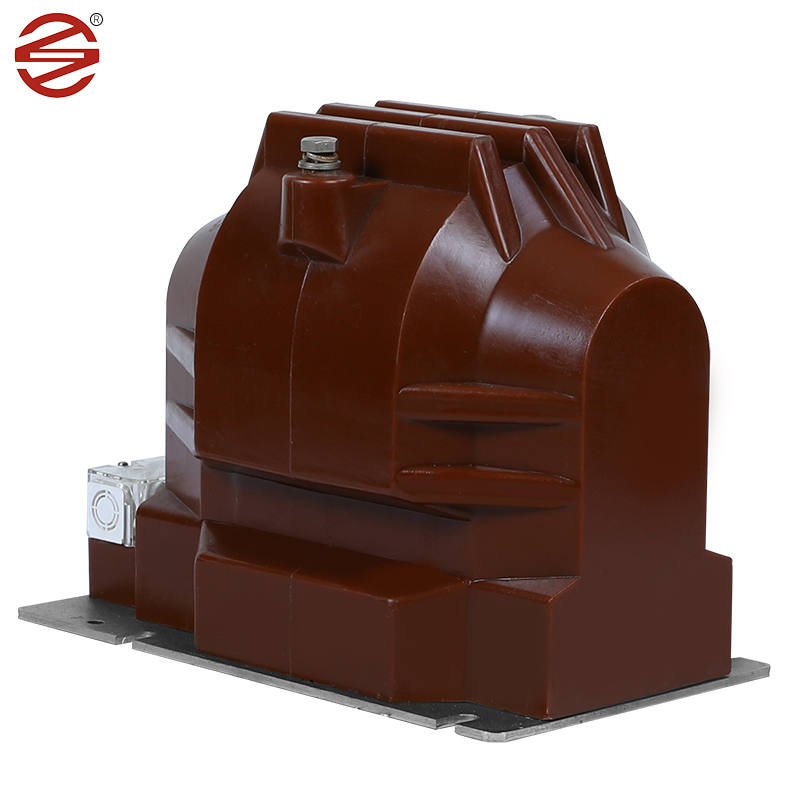

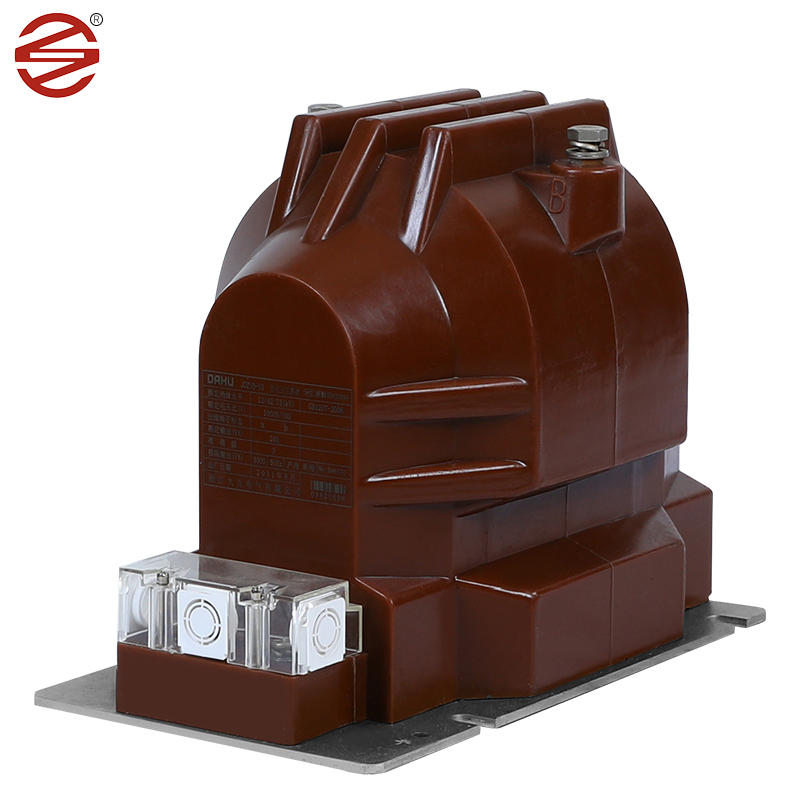

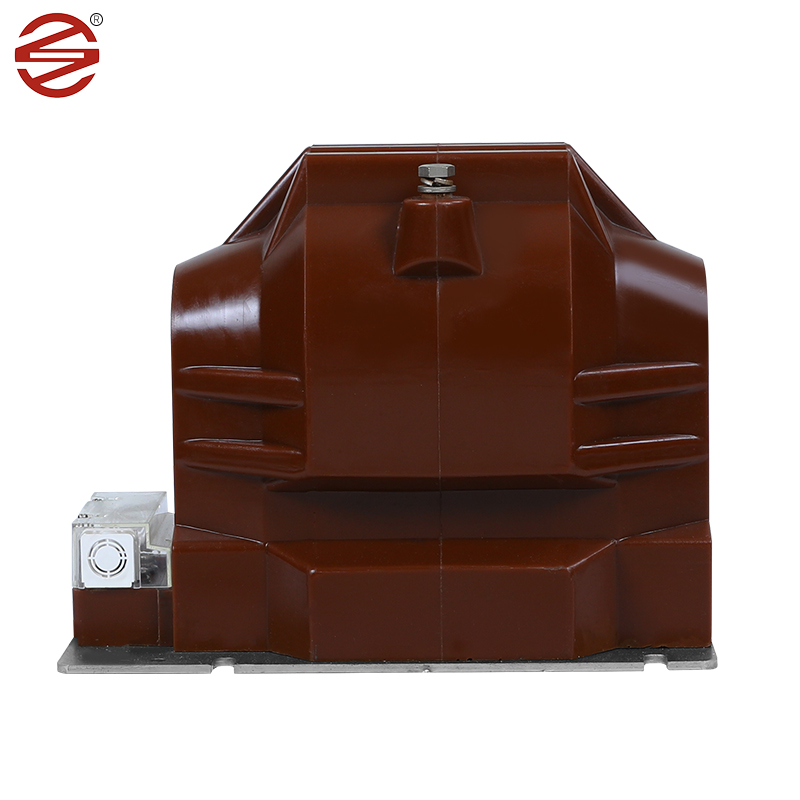

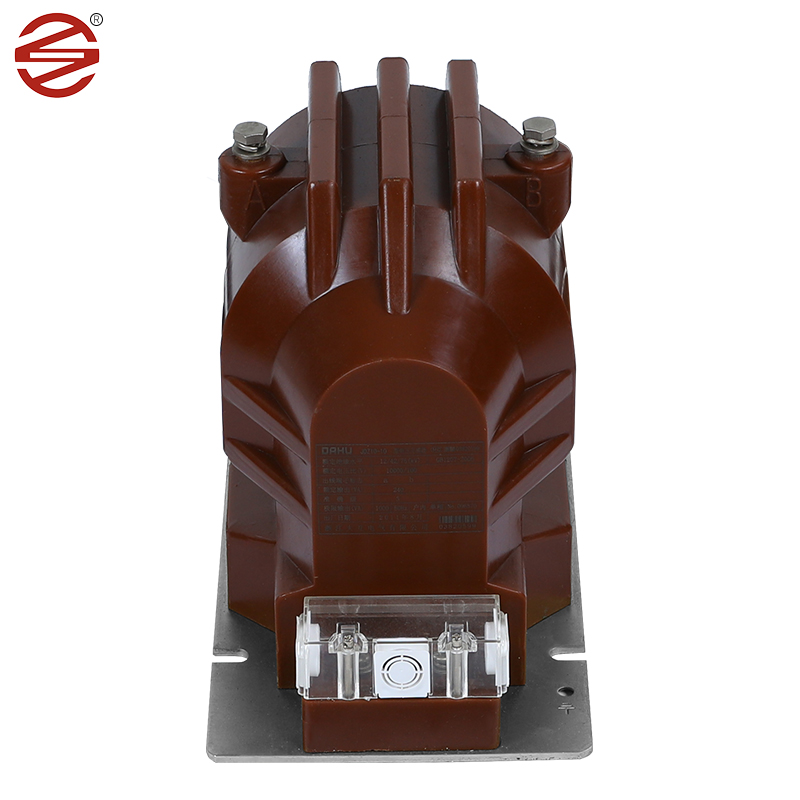

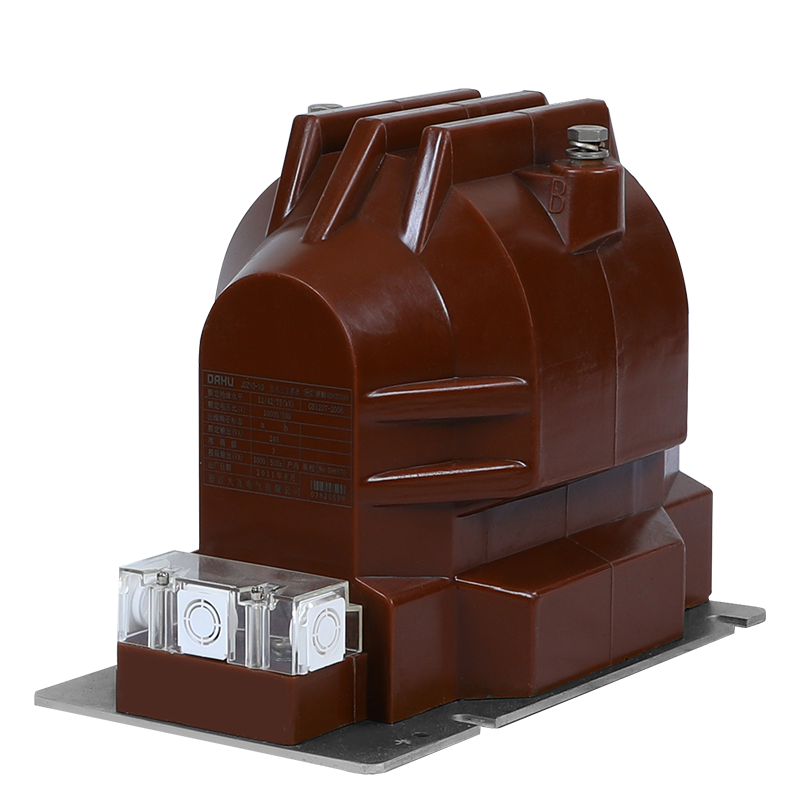

11kv-ko Tentsio-Transformadorea

DAHU Electric-ek ekoitzitako 11kV-ko tentsio-transformadorea barneko kommutagailuetan funtsezko eginkizuna duen gailua da, korrontea neurtzeko, energia elektrikoaren monitorizaziorako eta babes-erreleetarako soluzio indartsua eskaintzen du sistema monofasiko eta trifasikoetan. Sistema hauek ezin hobeto funtzionatzen dute 50Hz edo 60Hz-tan, eta 12kV arteko ekipoen tentsioetarako eskakizun elektriko ugari betetzen dituzte. 11kV-ko tentsio-transformadorearen diseinuak eta funtzionaltasunak energia-sistemaren osagai bihurtzen dute. Korrontea zehaztasunez neurtzeko gai da, energia elektrikoaren kontsumoa kontrolatzeko eta babesa emateko sistema elektrikoaren hutsegiteen kasuan. 11kV-ko tentsio-transformadorea erabiliz, erabiltzaileek energia-sistemaren funtzionamendu-egoera kontrolatu dezakete denbora errealean eta beharrezko neurriak denboran har ditzakete sistemaren funtzionamendu seguru eta egonkorra bermatzeko.

Bidali kontsulta

Produktuaren Deskribapena

Hotzean ijetzitako siliziozko altzairuzko xaflak: 11kV-ko tentsio-transformadoreak hotzean ijetzitako siliziozko altzairuzko xaflak erabiltzen ditu nukleo gisa. Material hauek hotzean ijetzita daude eta propietate magnetiko bikainak dituzte, hala nola, iragazkortasun handia eta nukleo-galera txikia, eta horrek apropos bihurtzen ditu korronte transformadoreetarako. Hotzean ijetzitako siliziozko altzairuzko xafla nukleo gisa erabilita, korronte transformatzaileak energia-transferentzia eraginkorra lor dezake, eta, horrela, sistemaren eraginkortasuna hobetzen du. Beste material batzuekin alderatuta, hotzean ijetzitako siliziozko altzairuzko xaflek histeresi-begizta eta magnetizazio-galerak txikiagoak dituzte, eta horrek energia xahutu eta energia-kontsumo txikiagoa dakar.


Epoxi erretxina: epoxi erretxina propietate dielektriko bikainak eta erresistentzia mekanikoa ditu, 11kV-ko tentsio transformadorearen isolamendu materialaren lehen aukera da. Epoxi galdaketak isolamendu fidagarria eskaintzen dute, barne osagaiak matxura elektrikoetatik eta ingurumen-faktoreetatik babesten dituena.


Kobrea: kobrezko eroaleak normalean 11 kV-ko tentsio-transformadorearen harilketetarako erabiltzen dira. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.


Materiala (Epoxi Erretxina): 11kV-ko tentsio-transformadoreak epoxi-erretxinaz egindako itxiturak erabiltzen ditu, isolamendu-propietate bikainak dituena eta korrontea edo tentsioa zeharkatzea ekidin dezake zirkuituaren funtzionamendu segururako. Tenperatura altuen eta korrosioarekiko erresistentea da, eta zigilatzeko errendimendu ona du iragazgaitza eta hezetasunari aurre egiteko gaitasunetarako. Epoxi-transformadoreak arinagoak eta errazagoak dira instalatzeko eta mantentzeko, olioan murgilduta dauden transformadoreekin alderatuta.

Produktuaren nagusitasuna

Gure produktuen torlojuen eta beheko plakaren estaldura 8um/min-ra iristen da, hau da, hezetasuna eta herdoilaren aurkakoa. Distira hobea da.

1. Aplikazio Neurketa
2. Instalazioa Barruan.
3. Isolamendua Erretxina Galdaketa
4. Mota Tentsio-indukzioa
5. Eraikuntza Erretxina epoxi lehorra
6. Fase kopurua Singe fasea (multzo 1=3 zenbaki)
7. Maiztasuna 50 Hz
8. Muntaketa Muntatua Gantry Egitura Muntatutako euskarria
9. Sistemaren tentsio nominala primarioa 11 kV (fasetik fase)
10. Sistemaren tentsio maximo primarioa 12 kV (fasetik fase)
11. Sistema lurtarrak Era eraginkorrean lurrari lotua
12. Oinarrizko isolamendua (bulkadari eustea


Tentsioa)
75 kV
13. Potentzia-Maiztasuna Jasateko Tentsioa 28 kV
14. Bobinketa primarioaren mutur neutroa, horretarako


lurrera zuzeneko konexioa
10 kV jasateko isolatuta


maiztasun baxuko proba.
15. Bigarren mailako hariketa mota Harigabe bakarra
16. Eraldaketa ratioa 11 kV//3/0,11 kV/3
17. Creepage Distantzia 25 mm/kV (gutxienez)
18. Bigarren mailako zama baloratua 7,5 eta 10 VA bitartekoak
19. Tentsio-muga-faktorea 1,2 jarraia eta 1,5 30 segundotan
20. Zehaztasun Klasea 0,2 neurketa egiteko.
21. Estandarra Diseinua, Fabrikazioa, Probak, Instalazioa eta


Errendimendua azkenengoaren araberakoa izango da


IEC 61869-1 eta IEC 61869-3 edizioak.
