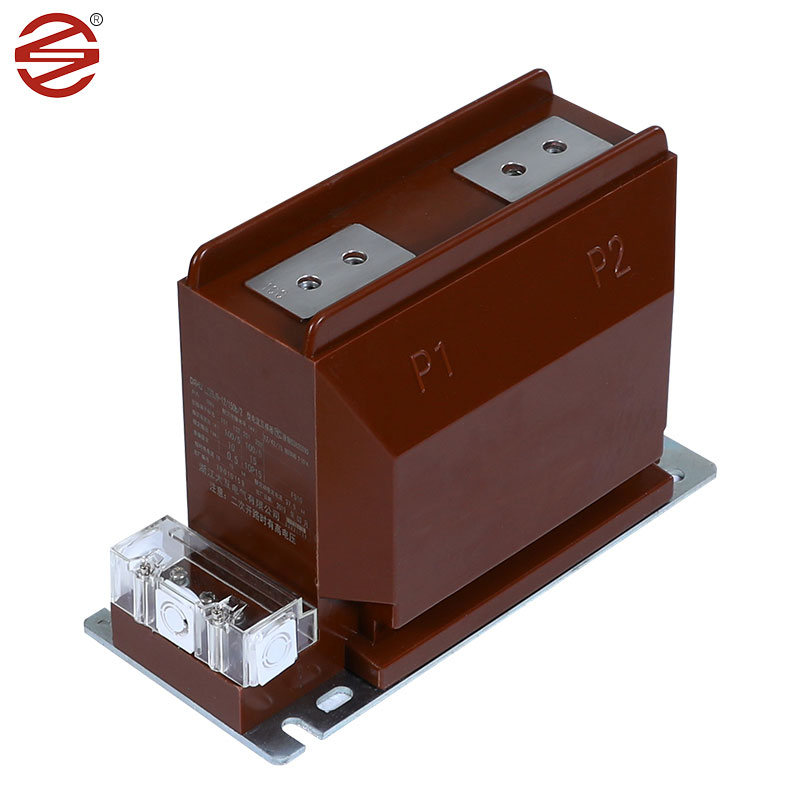

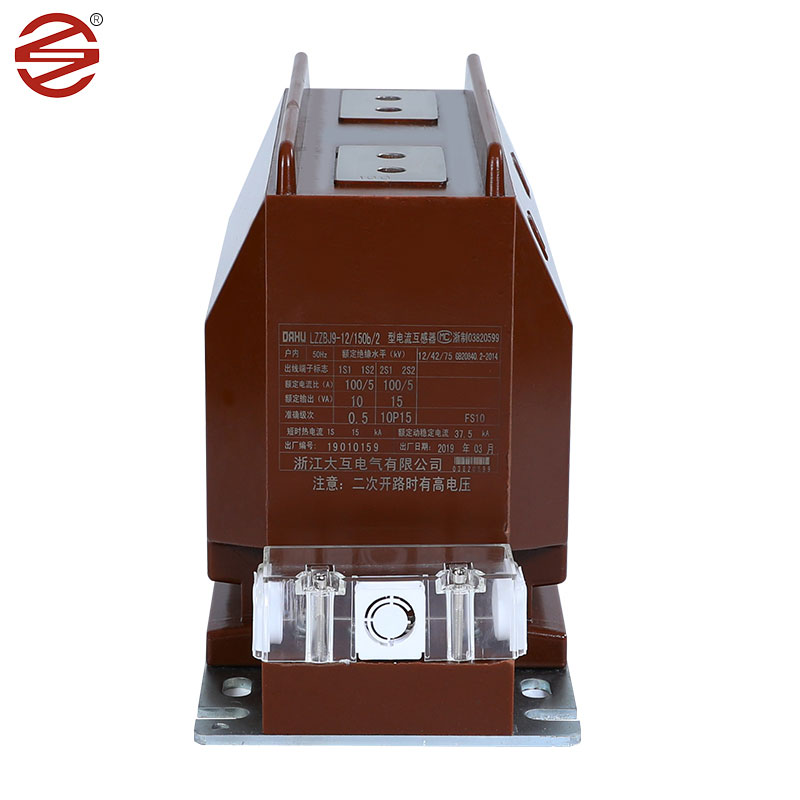

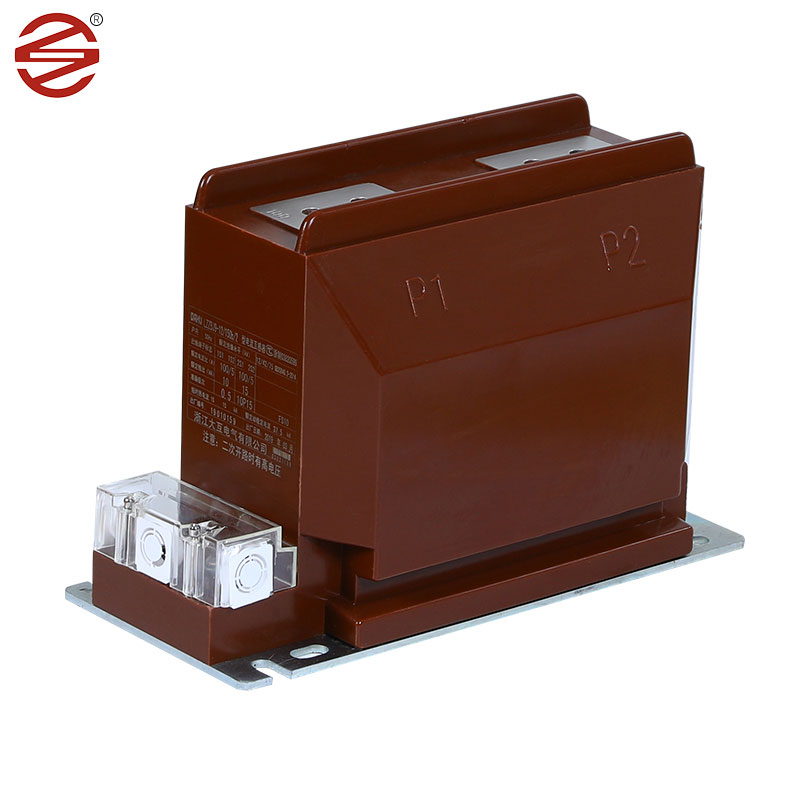

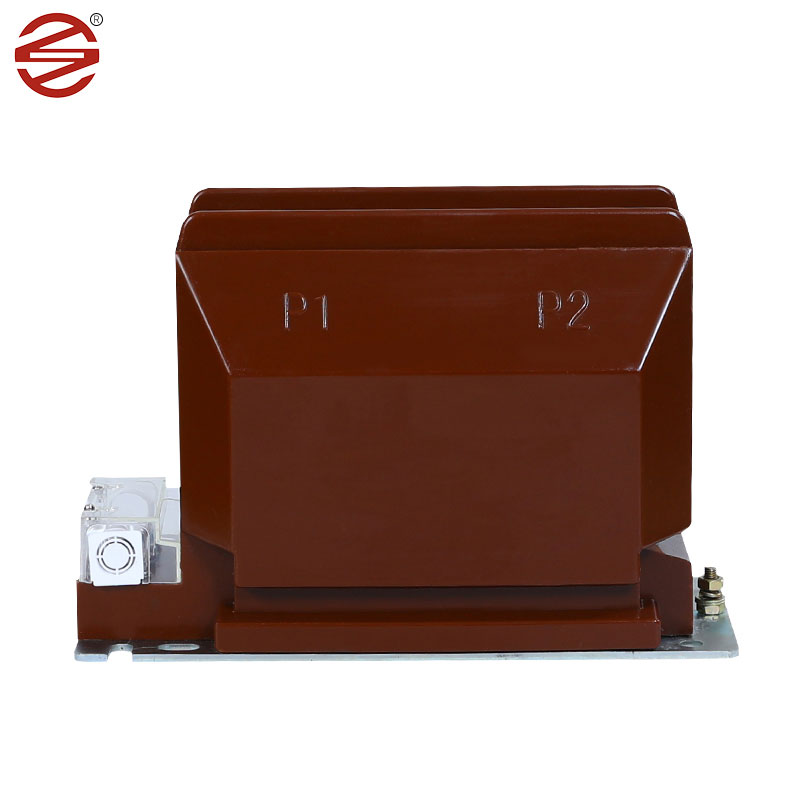

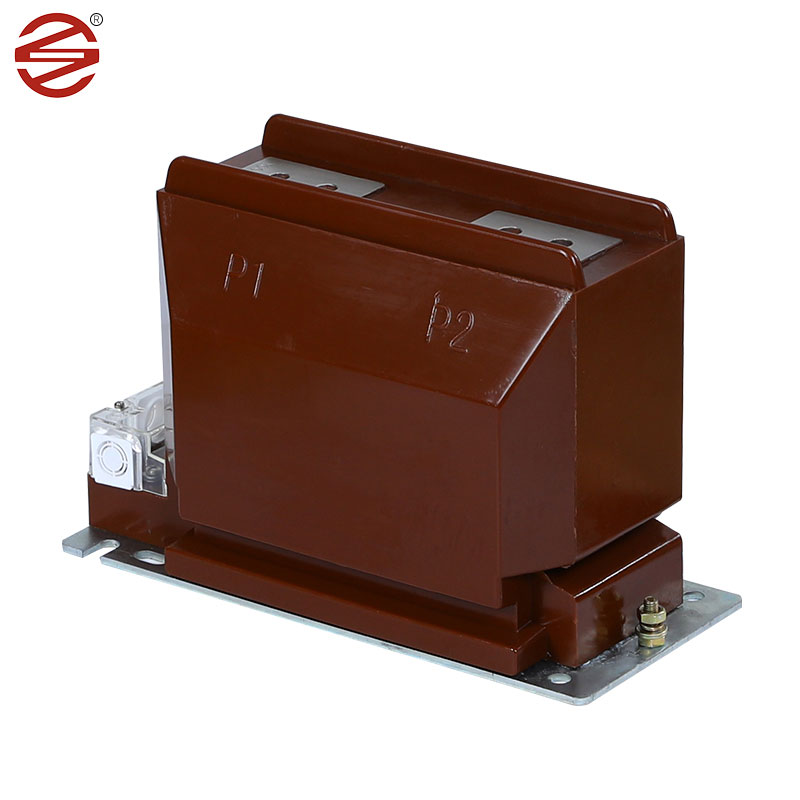

DAHU ELECTRIC-ek egindako 12 kV-ko korronte-transformadorea ezinbesteko osagaia da barruko etengailuen armairuetan, korrontea neurtzeko, energia elektrikoaren monitorizazioaren eta babes-erreleen ardatz gisa balio duena bai AC sistema monofasikoetan bai trifasikoetan. Bere diseinu sendoak eta funtzionaltasun zehatzak ezinbesteko elementu bihurtzen dute eragiketa elektrikoen segurtasuna eta eraginkortasuna bermatzeko.
Hotzean ijetzitako siliziozko altzairu xaflak: 12 kV-ko korronte-transformadoreek maiz hotzean ijetzitako siliziozko altzairu xaflak erabiltzen dituzte beren nukleoetarako, propietate magnetiko bikainengatik. Material hauek, hotzean ijetzitakoak izanik, iragazkortasun handia eta nukleo-galera txikia erakusten dute, energia-transferentzia eraginkorra egiteko aproposak izanik. Beste aukerekin alderatuta, histeresi-begizta eta magnetizazio-galerak txikiagoak dituzte, eta, ondorioz, energia xahutzea eta energia-kontsumoa txikiagoa da. Ondorioz, material horiekin korronte-transformadoreak erabiltzen dituzten sistemek funtzionamendu-kostuak murriztu ditzakete eta ekipoen iraupena luzatzen dute. Laburbilduz, hotzean ijetzitako siliziozko altzairuzko xaflak funtsezkoak dira energia-sistemetan, energia-transmisio fidagarria eta potentzia neurketa zehatza bermatuz.
Epoxi erretxina: epoxi erretxina propietate dielektriko bikainak eta erresistentzia mekanikoa ditu, 12kV-ko korronte transformadorearen isolamendu materialaren lehen aukera da. Epoxi galdaketak isolamendu fidagarria eskaintzen dute, barne osagaiak matxura elektrikoetatik eta ingurumen-faktoreetatik babesten dituena.
Kobrea : kobrezko eroaleak 12 kV-ko korronte-transformadoreetan harilkatzeko erabiltzen dira normalean. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.
Materiala (Epoxi Erretxina): 12 kV-ko korronte-transformadoreentzako itxiturak epoxi-erretxinaz egin ohi dira, zirkuitu elektrikoen segurtasuna eta eraginkortasuna bermatzeko funtsezko abantaila ugari eskainiz. Epoxi erretxinaren isolamendu propietate nabarmenek korronte edo tentsio gurutzaketen aurkako hesi ikaragarri gisa balio dute, zirkuituaren osotasuna mantenduz eta arrisku elektrikoetatik babestuz.
Nabarmentzekoa, bere tenperatura-erresistentzia paregabeak tenperatura altuko inguruneetan ere funtzionamendua ahalbidetzen du, baldintza zorrotzetan fidagarritasuna bermatuz. Gainera, bere korrosioarekiko erresistentzia sendoak transformadoreak hainbat substantzia kimikoren eragin kaltegarrietatik babesten ditu, eta horrela bere bizitza iraupena luzatzen du.
Gainera, epoxi erretxinaren zigilatzeko gaitasun bikainak iragazgaitza eta hezetasunarekiko errendimendu bikaina bihurtzen du, transformagailua ingurune hezeetan hedatzeko egokia bihurtzen du funtzionaltasuna kaltetu gabe.
Olioan murgildutako transformadore tradizionalekin alderatuta, epoxi transformadoreek pisu arinagoa dute, instalazio eta mantentze prozedurak erraztuz. Ezaugarri honek erosotasuna hobetzeaz gain, sistema orokorraren arintasunari eta moldagarritasunari laguntzen dio.
Funtsean, transformadoreen itxituretan epoxi erretxina erabiltzea aukera estrategikoa da, isolamendu-propietate aurreratuak, baldintza gogorretan erresistentzia eta maneiatzeko erraztasuna sistema elektrikoetan errendimendu eta iraupen optimoa bermatzeko.
1. | Aplikazio | Neurketa |
2 | Instalazioa | Barruan |
3. | Eraikuntza | Erretxina epoxi lehorra |
4 | Isolamendua | Erretxina Galdaketa |
5. | Fase kopurua | Bakarra |
6. | Maiztasun baloratua | 50 Hz |
7. | Sistemaren tentsio nominala primarioa | 11 kV Fasez Fase |
8. | Sistemaren gehienezko tentsioa | 12 kV Fasez Fase |
9. | Sistemaren lurreratzea | Eraginkortasunez lurratutakoa |
10. | Oinarrizko Isolamendu Maila (1,2/50 μ seg. | 75 KV |
11. | Potentzia-maiztasunari eusteko tentsioa (1 min.50 Hz) |
28 KV |
12. 13. |
Ratioa: 11kV-ko elikadura Lehen mailakoa |
10-20/5A Harigabe bakarra |
14. | Bigarren mailakoa | Harigabe bakarra |
15. | Zehaztasun Klasea | 0,2/0,25 Neurketarako |
16. | Zama a) Neurketarako |
7,5-10 VA |
17. | Denbora laburrean egungo balorazioa | Gutxienez 10 kA 1 Seg |
18. | Uneko balorazio hedatua | Korronte nominalaren %120 |
19. | Korrontearen gaineko balorazioa | <10A |
20. | Creepage Distantzia | 25 mm/KV (gutxienez |
21. | Estandarra | Diseinua, fabrikazioa, probak, instalazioa eta Errendimendua araberakoa izango da IBC 61869-1 &IEC-ren azken edizioak 61869-2 |
