20kv-ko korronte-eraldaketa

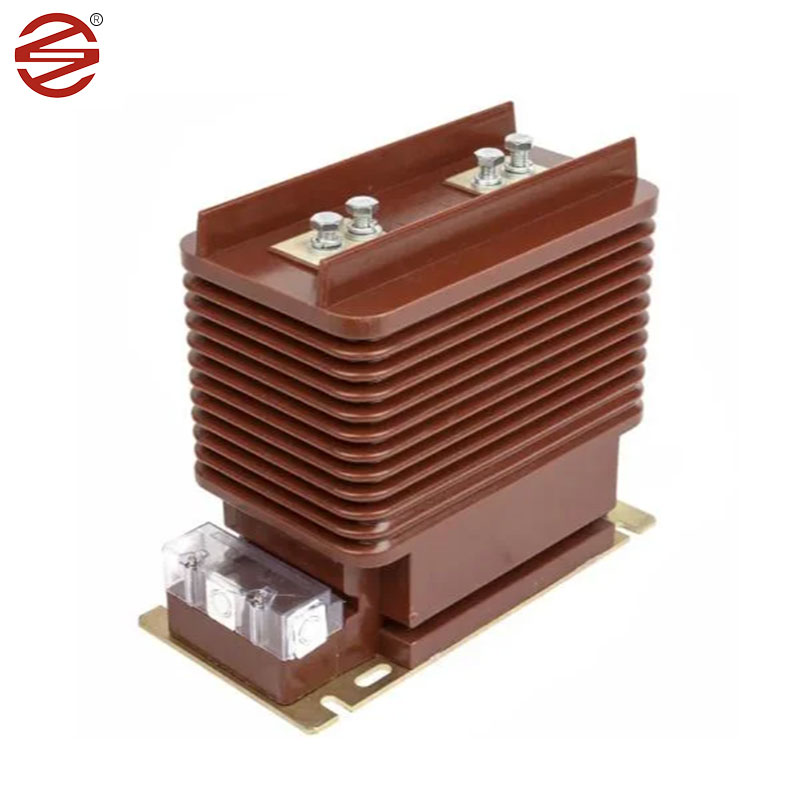

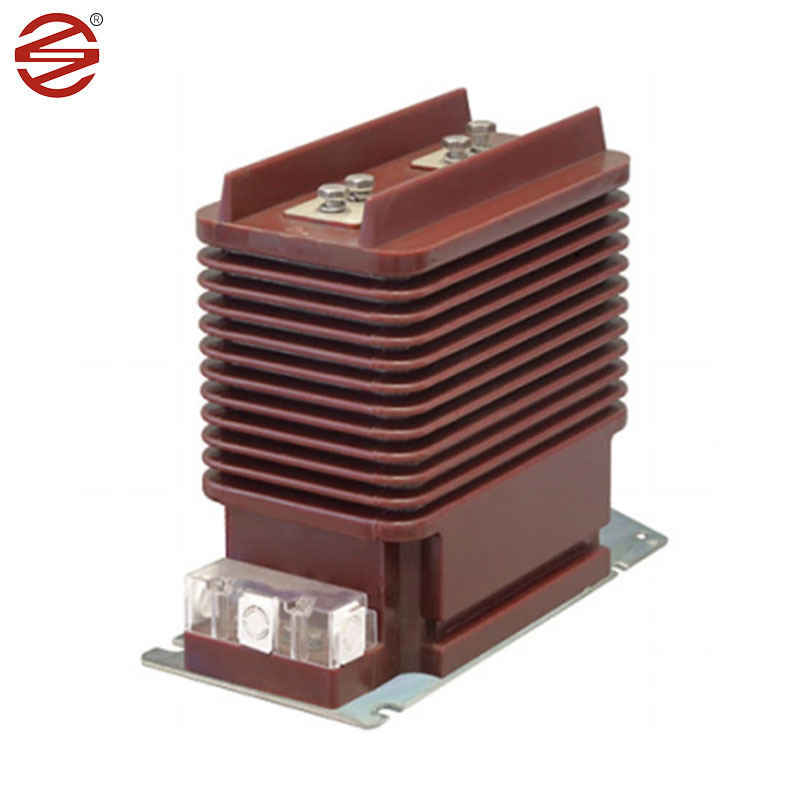

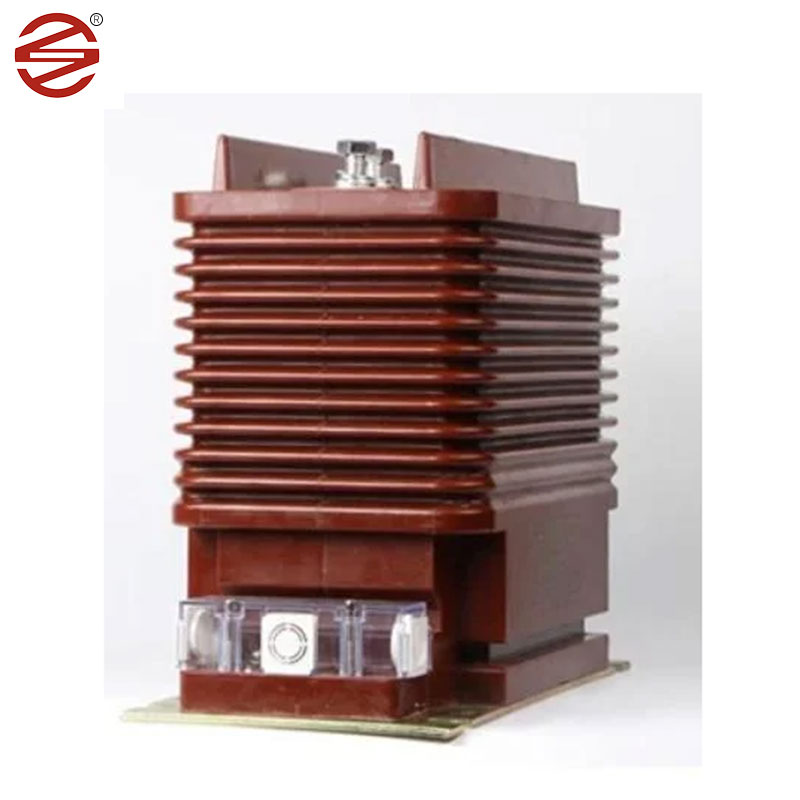

DAHU ELECTRIC-ek fabrikatutako 20 kV-ko korronte-transformadorea ezinbesteko osagai gisa nabarmentzen da barruko etengailuen armairuetan, sistema elektriko modernoetan funtsezko zeregina betetzen duena. Bere funtzio anitzeko funtzioak korronte neurtze hutsetik haratago zabaltzen dira, funtsezko zereginak barne hartzen baitituzte, hala nola energia elektrikoaren monitorizazioa eta babes-erreleen funtzionamendu zuzena fase bakarreko zein trifasikoko sistema alternatiboetan.

Bidali kontsulta

Produktuaren Deskribapena

Bere trebetasun funtzionalaz harago, DAHU ELECTRICeko 20 kV-ko korronte-transformadoreak kalitatearen eta berrikuntzaren aldeko apustua adierazten du. Bere ezaugarri aurreratuek, proba zorrotzekin eta industriako estandarrak betetzearekin batera, bere errendimenduan eta fidagarritasunean konfiantza ematen dute.

Hotzean ijetzitako siliziozko altzairu xafla: 20kV-ko korronte-transformadoreak maiz hotzean ijetzitako siliziozko altzairu xafla erabiltzen du muin gisa, bere propietate magnetiko bikainengatik. Material hauek iragazkortasun handia eta nukleo-galera txikia erakusten dute, energia-transferentzia eraginkorra egiteko aproposak izanik. Histeresi-begiztak eta magnetizazio-galerak txikiagoak dituzte beste aukerekin alderatuta, eta, ondorioz, energia xahutu eta energia-kontsumo txikiagoa da.

Epoxi erretxina: epoxi erretxina material polifazetikoa eta oso erabilia da hainbat industriatan, bere propietate dielektriko bikainengatik eta erresistentzia mekanikoagatik. 20 kV-ko korronte-transformadoreen isolamendu-material nagusi gisa hobesten da bereziki.

Epoxi erretxinaren propietate dielektrikoek korronte elektrikoaren jarioari aurre egiteko duen gaitasunari dagozkio. Propietate hau funtsezkoa da ekipo elektrikoen funtzionamendu seguru eta eraginkorra bermatzeko. Epoxi erretxinaren indar dielektriko handiak tentsio-maila altuak jasateko aukera ematen du hautsi gabe, eta aukera ezin hobea da korronte transformadoreetan isolatzeko.

Bere propietate dielektrikoez gain, epoxi erretxinak aparteko erresistentzia mekanikoa ere eskaintzen du. Trakzio-erresistentzia handia du, hau da, tentsio mekaniko garrantzitsua jasan dezake deformatu edo hautsi gabe. Horri esker, oso fidagarria da korronte transformadoreen barne osagaiak kanpoko indar eta bibrazioetatik babesteko.

Epoxi galdaketak, epoxi erretxina moldeetan isuriz egiten direnak, korronte transformadoreentzako isolamendu fidagarria eskaintzen dute. Galdaketa-prozesuak isolamendu-geruza uniforme eta bateratu bat bermatzen du, eta horrek matxura elektrikoa eta ihesak eraginkortasunez saihesten ditu. Isolamendu-geruza honek hezetasuna, hautsa eta produktu kimikoak bezalako ingurumen-faktoreen aurkako hesi gisa ere jokatzen du, barne osagaien babesa areagotuz.

Kobrea : kobrezko eroaleak 20 kV-ko korronte-transformadoreetan harilkatzeko erabiltzen dira normalean. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.

Produktuaren Parametroa

1.	Aplikazio	Neurketa
2.	Instalazioa	Barruan
3.	Eraikuntza	Erretxina epoxi lehorra
4.	Isolamendua	Erretxina Galdaketa
5.	Fase kopurua	Bakarra
6.	Maiztasun baloratua	50 Hz
7.	Sistemaren tentsio nominala primarioa	22 kV Fasez Fase
8.	Sistemaren tentsio maximoa	24 kV Fasez Fase
9.	Sistemaren lurreratzea	Era eraginkorrean lurrari lotua
10.	Oinarrizko Isolamendu Maila (1,2/50 u seg.	125 KV
11.	Potentzia-maiztasunari eusteko tentsioa (1 min.50 Hz)	50 KV
12. 13.	Arratoia nazazu: 11kV-ko elikadura Lehen mailakoa	200/5A Harigabe bakarra
14.	Bigarren mailakoa	Harigabe bakarra
15.	Zehaztasun Klasea	0,2/0,25 Neurketarako
16.	Zama a) Neurketarako	10-15 VA
17.	Denbora laburrean egungo balorazioa	Gutxienez 80 kA 1 Seg
18.	Uneko balorazio hedatua	Korronte nominalaren %120
19.	Creepage Distantzia	28 mm/KV (gutxienez)
20.	Estandarra	Diseinua, fabrikazioa, probak, instalazioa eta Errendimendua araberakoa izango da IEC 61869-1 &IECren azken edizioak 61869-2
