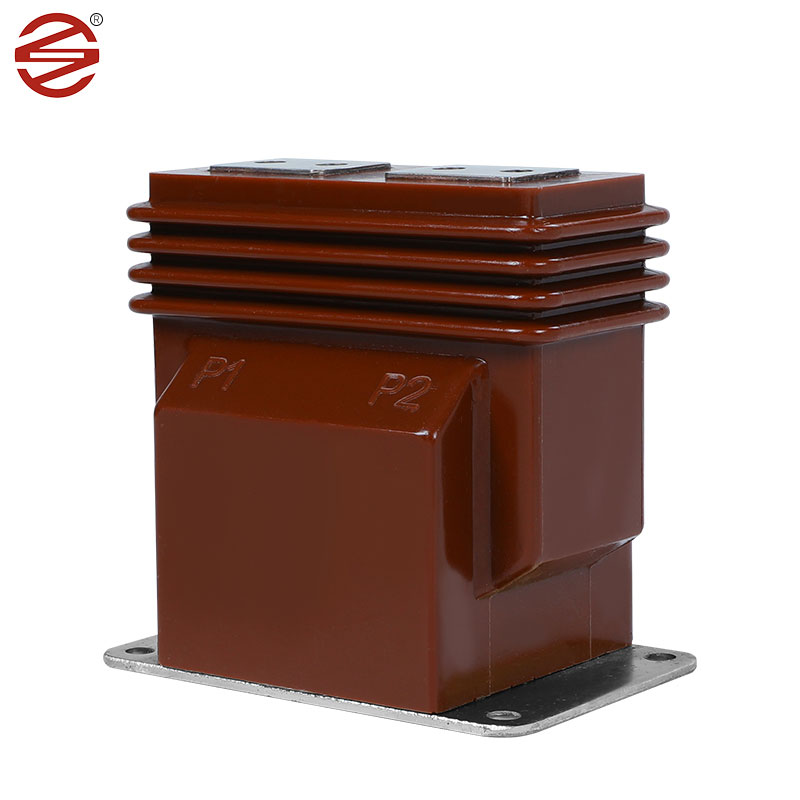

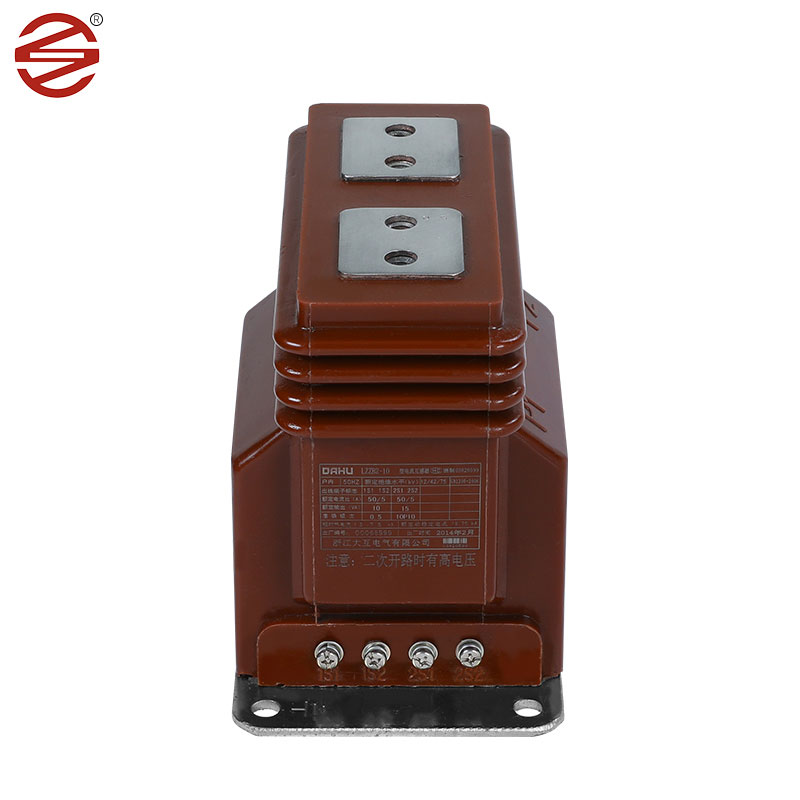

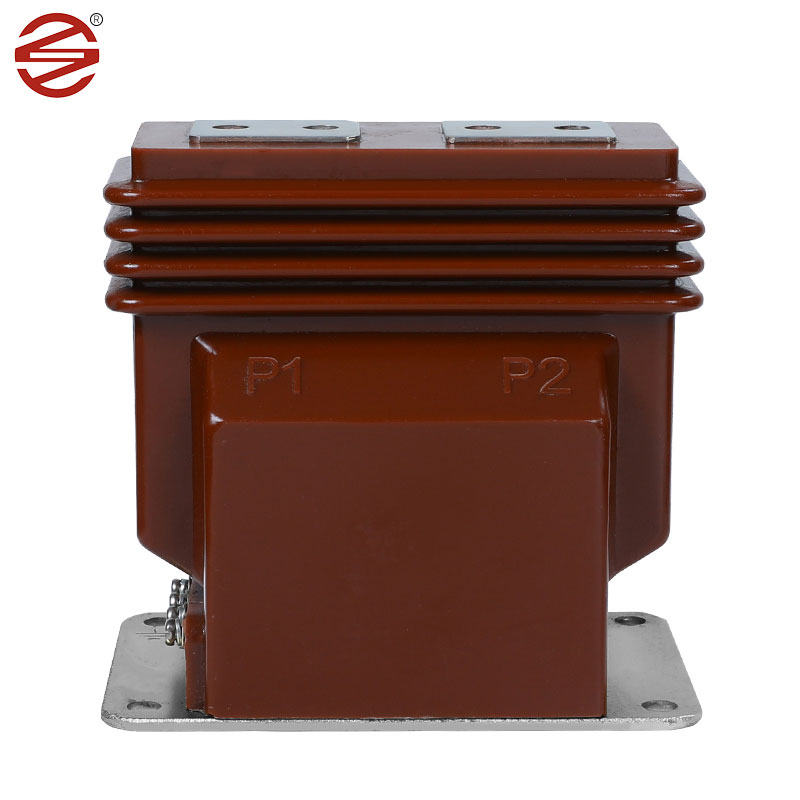

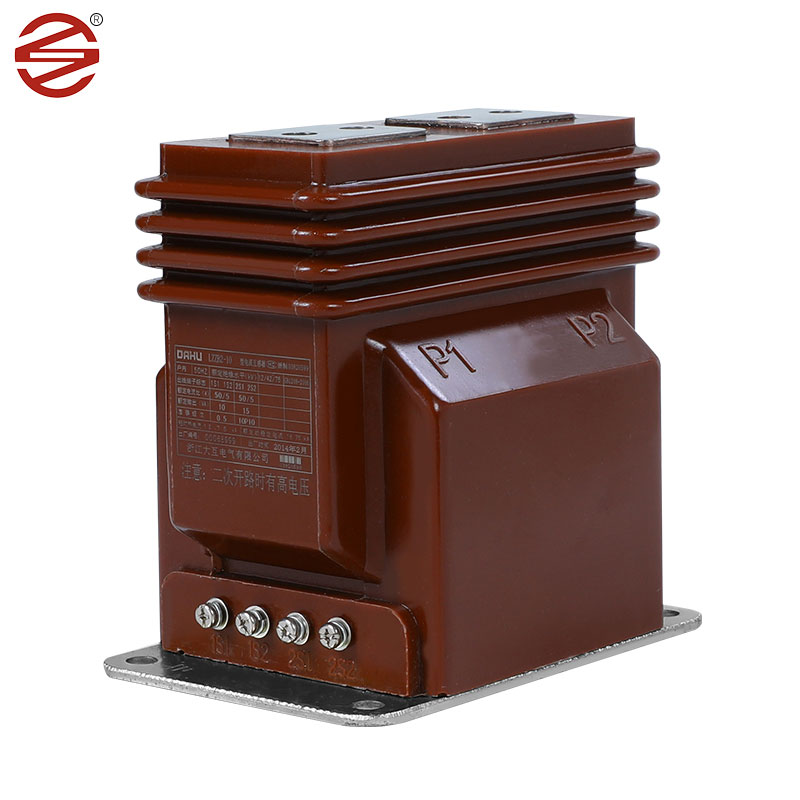

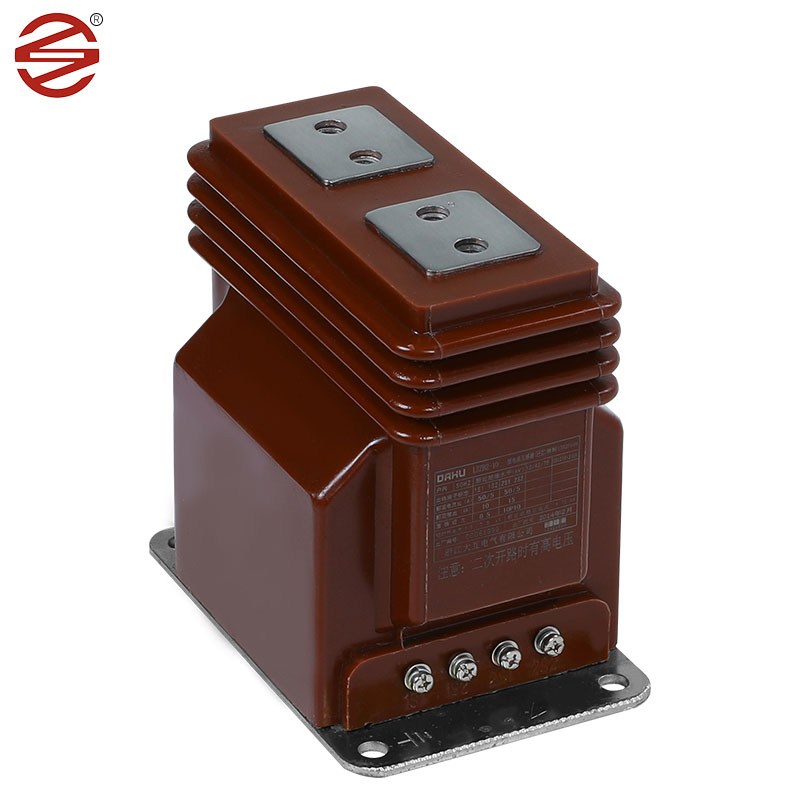

10kv-ko korronte-eraldaketa elektrikoa

10kv-ko korronte-eraldaketa elektrikoak funtsezko eginkizunak betetzen ditu barruko etengailuen armairuetan, korrontea neurtzeko, energia elektrikoaren monitorizaziorako eta babes-erreleboetarako soluzio sendoak eskaintzen baititu sistema monofasiko eta trifasikoetan. Sistema hauek ezin hobeto funtzionatzen dute 50Hz edo 60Hz-ko maiztasunetan, eta behar elektriko ugariei erantzuten diete ekipoen tentsioak 12kV-raino iristen direlarik.

Bidali kontsulta

Produktuaren Deskribapena

Hotzean ijetzitako siliziozko altzairuzko xaflak: 10kV-ko korronte-transformadoreek hotzean ijetzitako siliziozko altzairuzko xaflak erabiltzen dituzte beren nukleorako. Material hauek propietate magnetiko bikainak dituzte, hala nola iragazkortasun handia eta nukleoen galera txikia, energia transferentzia eraginkorra eta potentzia gutxieneko xahupena bermatuz.

Epoxi Erretxina: Epoxi erretxina 10kV-ko korronte-transformadoreetarako material isolatzaile hobetsia da, bere propietate dielektriko eta erresistentzia mekaniko bikaina dela eta.

Kobrea : kobrezko eroaleak 10 kV-ko korronte-transformadoreetako harilketetarako erabiltzen dira normalean. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.

Materiala (Epoxi Erretxina): 10 kV-ko korronte-transformadoreak epoxi erretxinaz egindako itxituretan daude. Epoxi erretxinak isolamendu-propietate bikainak ditu, korronte edo tentsio-gurutzaketa modu eraginkorrean saihestu dezake, zirkuituaren funtzionamendu segurua bermatzeko. Tenperatura erresistentzia handikoa du eta tenperatura altuko ingurunean lan-eskakizunetara egokitu daiteke.

Korrosioarekiko erresistentzia ona du, substantzia kimiko batzuen higadurari aurre egin diezaioke eta transformatzailearen bizitza iraupena luzatzen du. Zigilatzeko errendimendu ona du, beraz, epoxi transformatzaileak normalean iragazgaitza eta hezetasunarekiko errendimendu ona du eta hezeetan erabiltzeko egokia da. inguruneak.Olioan murgilduta dauden transformadore tradizionalekin alderatuta, epoxi transformadoreek, oro har, pisu arinagoa dute eta erraz instalatzen eta mantentzen dira.

10kv-ko korronte-eraldaketa elektrikoaren parametroa

1.	Aplikazio	Neurketa
2.	Instalazioa	Barruan.
3.	Eraikuntza	Erretxina epoxi lehorra
4.	Isolamendua	Erretxina Galdaketa
5.	Fase kopurua	Bakarra
6.	Maiztasun baloratua	50Hz
7.	Sistemaren tentsio nominala primarioa	50Hz
7.	Sistemaren tentsio nominala primarioa	11 kV Fasez Fase
8.	Sistemaren gehienezko tentsioa	12kV fasez fase
9.	Sistemaren lurreratzea	Era eraginkorrean lurrari lotua
10.	Oinarrizko Isolamendu Maila (1,2/50μ seg.)	75 KV
11.	Potentzia-maiztasunari eusteko tentsioa (1 min.50 Hz).	28 KV
12. 13.	Ratioa: 11kV-ko elikadura Lehen mailakoa	10-20/5A Sinle Winding
14.	Bigarren mailakoa	Harigabe bakarra
15.	Zehaztasun Klasea	0.2/0.2S Neurketarako
16.	Zama: a) Neurketarako	7,5-10 VA
17.	Denbora laburrean egungo balorazioa	Gutxienez 10 kA 1 Seg.
18.	Korronte Balorazio Hedatua	Korronte nominalaren % 120
19.	Korrontearen gaineko balorazioa	<10A
20.	Creepage Distantzia	25 mm/KV (gutxienez)
21.	Estandarra	Diseinua, fabrikazioa, probak, instalazioa eta Errendimendua araberakoa izango da IEC 61869-1 eta IECren azken edizioak 61869-2.
