11kv-ko korronte-eraldaketa elektrikoa

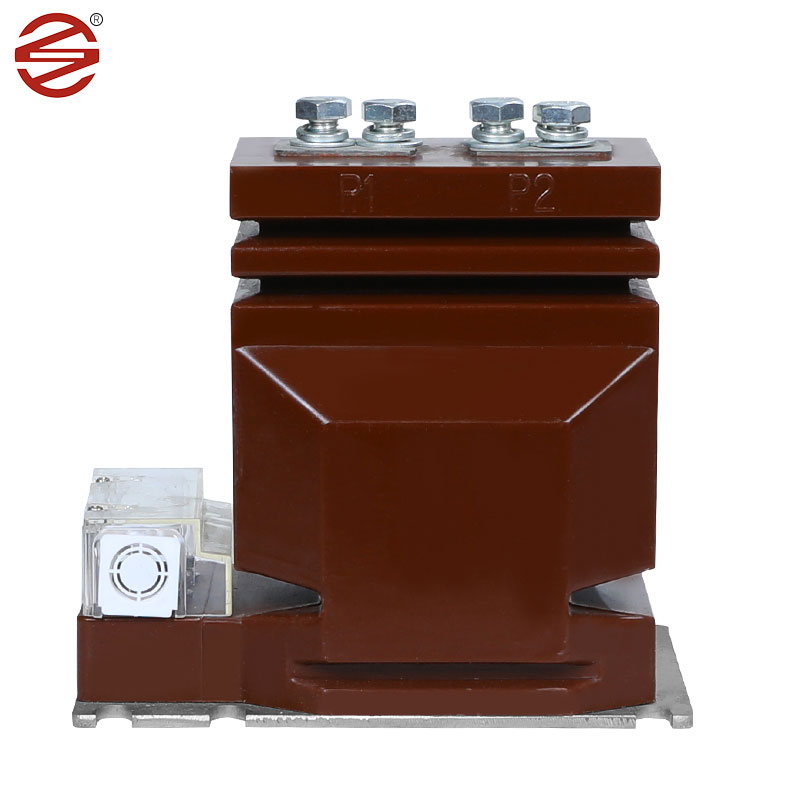

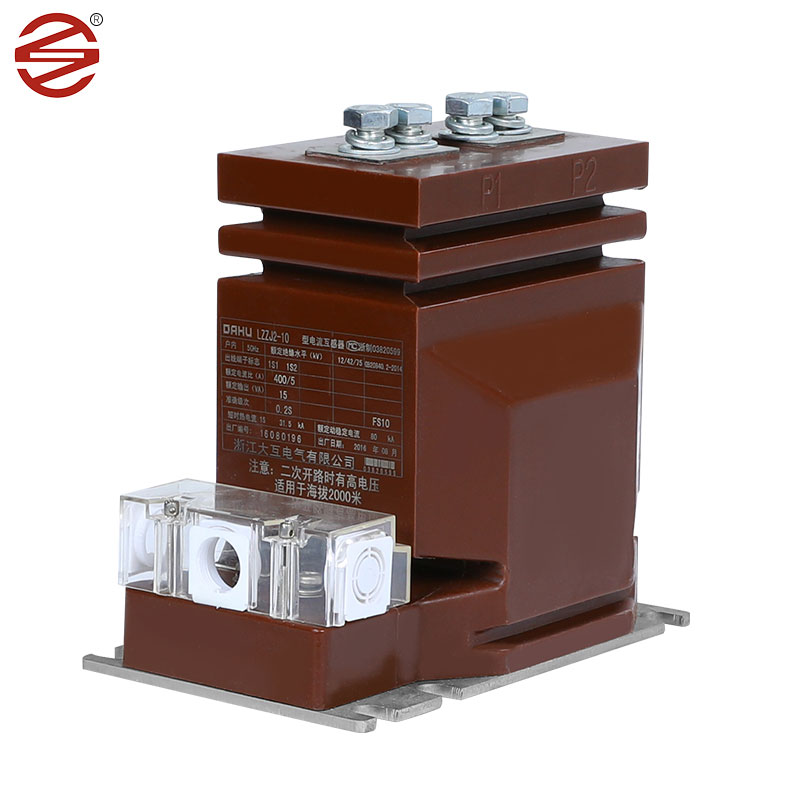

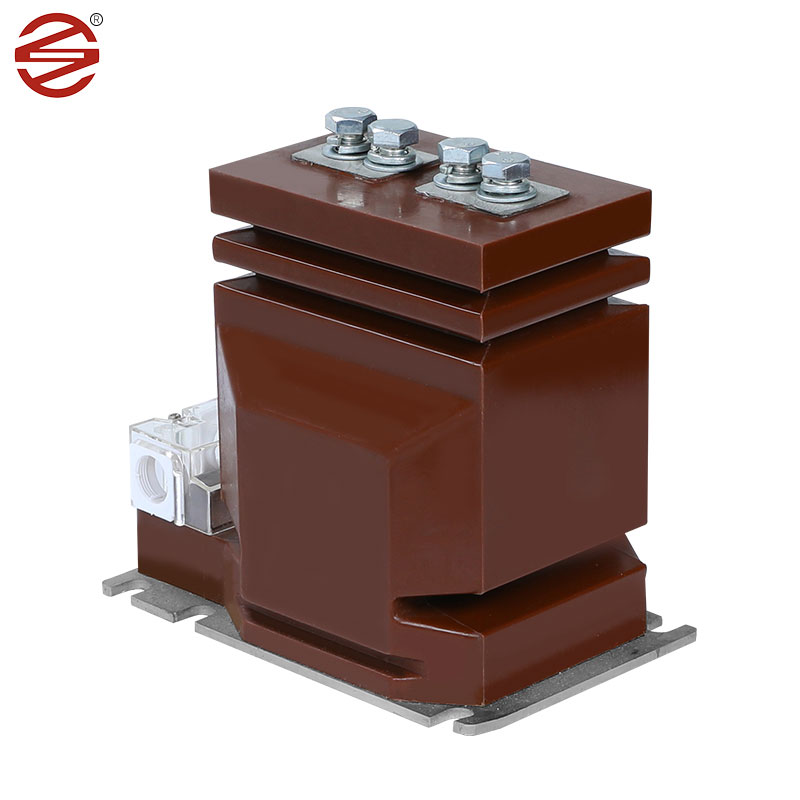

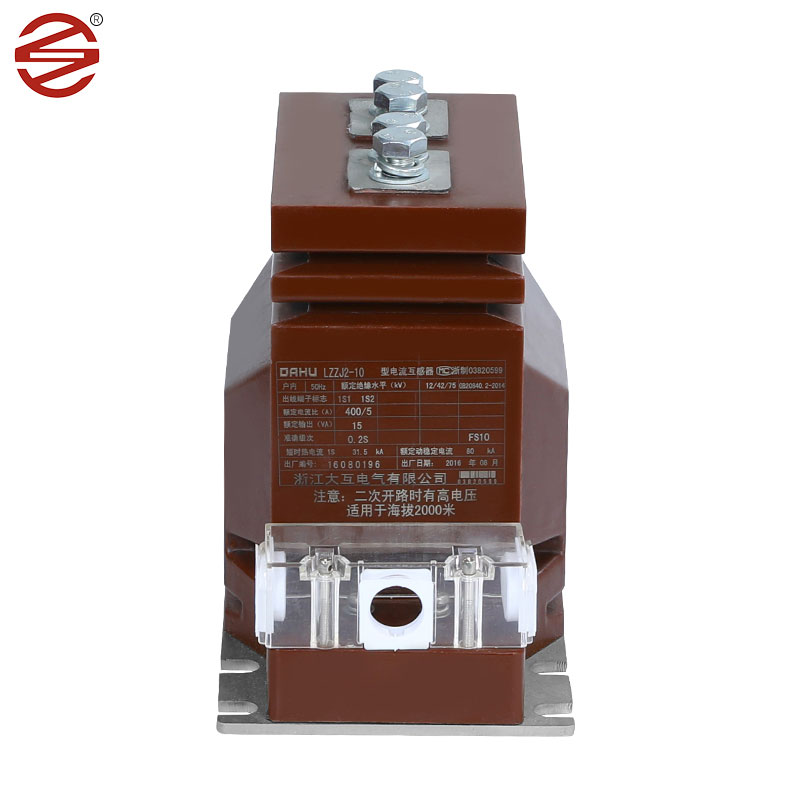

Dahu Electric 11kv Korronte Transformadoreak funtsezko eginkizuna betetzen du barruko etengailuen armairuan, korrontea neurtzeko, energia elektrikoaren monitorizaziorako eta babes-erreleetarako soluzio indartsua eskaintzen du fase bakarreko eta trifasikoko AC sistemetan. Sistema hauek ezin hobeto funtzionatzen dute 50Hz edo 60Hz-ko maiztasunetan, eta 12kV arteko ekipoen tentsioetarako eskakizun elektriko ugari betetzen dituzte.

Bidali kontsulta

Produktuaren Deskribapena

Hotzean ijetzitako siliziozko altzairuzko xaflak: Dahu Electric 11kv Current Transformer hotzean ijetzitako siliziozko altzairuzko xaflak erabiltzen dituzte nukleorako. Material hauek hotzean ijetzita daude eta propietate magnetiko bikainak dituzte, hala nola, iragazkortasun handia eta nukleo-galera txikia, eta horrek apropos bihurtzen ditu korronte transformadoreetarako. Hotzean ijetzitako siliziozko altzairuzko xafla nukleo gisa erabilita, korronte-transformadoreak energia-transferentzia eraginkorra lor dezake, sistemaren eraginkortasuna hobetuz. Beste material batzuekin alderatuta, hotzean ijetzitako siliziozko altzairuzko xaflek histeresi-begizta eta magnetizazio-galerak txikiagoak dituzte, eta horrek energia xahutu eta energia-kontsumo txikiagoa dakar. Hori dela eta, material hau erabiltzen duen korronte-transformadoreak sistemaren funtzionamendu-kostua murrizten du eta ekipamenduaren bizitza luzatzen du. Oro har, hotzean ijetzitako siliziozko altzairuzko xaflek funtzio garrantzitsua dute energia-sistemetan, energia-transmisiorako eta potentzia neurtzeko euskarri fidagarria eskaintzen baitute.

Epoxi erretxina: epoxi erretxina propietate dielektriko bikainak eta erresistentzia mekanikoa ditu, 11kV-ko korronte transformadorearen isolamendu materialaren lehen aukera da. Epoxi galdaketak isolamendu fidagarria eskaintzen dute, barne osagaiak matxura elektrikoetatik eta ingurumen-faktoreetatik babesten dituena.

Kobrea : kobrezko eroaleak 11 kV-ko korronte-transformadoreetako harilketetarako erabiltzen dira normalean. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.

Materiala (Epoxi Erretxina): 11kV-ko korronte-transformadoreak epoxi erretxinaz egindako itxituretan daude. Epoxi erretxinak isolamendu-propietate bikainak ditu, korronte edo tentsio zeharkatzea eraginkortasunez ekidin dezake zirkuituaren funtzionamendu segurua bermatzeko.

Tenperatura handiko erresistentzia du eta tenperatura altuko inguruneko lan-eskakizunetara egokitu daiteke. Korrosioarekiko erresistentzia ona du, substantzia kimiko batzuen higadurari aurre egin diezaioke eta transformatzailearen bizitza luzatzen du.

Zigilatzeko errendimendu ona du, beraz, epoxi transformadoreak normalean iragazgaitza eta hezetasunarekiko errendimendu ona izan ohi du eta ingurune hezeetan erabiltzeko egokia da. Olioan murgilduta dauden transformadore tradizionalekin alderatuta, epoxi transformadoreek, oro har, pisu arinagoa dute eta erraz instalatu eta mantentzen dira. .

Dahu Electric 11kv Korronte transformadorearen parametroa

1.	Aplikazio	Neurketa
2	Instalazioa	Barruan
3.	Eraikuntza	Erretxina epoxi lehorra
4	Isolamendua	Erretxina Galdaketa
5.	Fase kopurua	Bakarra
6.	Maiztasun baloratua	50 Hz
7.	Sistemaren tentsio nominala primarioa	11 kV Fasez Fase
8.	Sistemaren gehienezko tentsioa	12 kV Fasez Fase
9.	Sistemaren lurreratzea	Era eraginkorrean lurrari lotua
10.	Oinarrizko Isolamendu Maila (1,2/50 μ seg.	75 KV
11.	Potentzia-maiztasunari eusteko tentsioa (1 min.50 Hz)	28 KV
12. 13.	Ratioa: 11kV-ko elikadura Lehen mailakoa	10-20/5A Harigabe bakarra
14.	Bigarren mailakoa	Harigabe bakarra
15.	Zehaztasun Klasea	0,2/0,25 Neurketarako
16.	Zama a) Neurketarako	7,5-10 VA
17.	Denbora laburrean egungo balorazioa	Gutxienez 10 kA 1 Seg
18.	Uneko balorazio hedatua	Korronte nominalaren %120
19.	Korrontearen gaineko balorazioa	<10A
20.	Creepage Distantzia	25 mm/KV (gutxienez
21.	Estandarra	Diseinua, fabrikazioa, probak, instalazioa eta Errendimendua araberakoa izango da IBC 61869-1 &IECren azken edizioak 61869-2
