Dahu Electric Txinako Indoor Current Transformer fabrikatzaile eta hornitzaile ospetsuetako bat da. Gure fabrika Barneko Korronte Transformadoreen fabrikazioan espezializatuta dago.
Hotzean ijetzitako siliziozko altzairuzko xaflak: barruko korronte-transformagailuak normalean hotzean ijetzitako siliziozko altzairuzko xaflak erabiltzen ditu muin gisa. Material hauek hotzean ijetzita daude eta propietate magnetiko bikainak dituzte, hala nola, iragazkortasun handia eta nukleo-galera txikia, eta horrek apropos bihurtzen ditu korronte transformadoreetarako. Hotzean ijetzitako siliziozko altzairuzko xafla nukleo gisa erabilita, korronte transformatzaileak energia-transferentzia eraginkorra lor dezake, eta, horrela, sistemaren eraginkortasuna hobetzen du. Beste material batzuekin alderatuta, hotzean ijetzitako siliziozko altzairuzko xaflek histeresi-begizta eta magnetizazio-galerak txikiagoak dituzte, eta horrek energia xahutu eta energia-kontsumo txikiagoa dakar.
Epoxi erretxina: Epoxi erretxinak propietate dielektriko bikainak eta erresistentzia mekanikoa ditu, Barneko korronte transformadorearen isolamendu materialaren lehen aukera da. Epoxi galdaketak isolamendu fidagarria eskaintzen dute, barne osagaiak matxura elektrikoetatik eta ingurumen-faktoreetatik babesten dituena.
Kobrea: kobrezko eroaleak Barneko korronte-transformadorearen harilketetarako erabiltzen dira normalean. Material hauek eroankortasun elektriko eta iraunkortasun mekaniko handia eskaintzen dute, korronte-seinaleen transmisio eraginkorra ahalbidetzen duten tentsio operatiboak jasaten dituzten bitartean.
Materiala (Epoxi Erretxina): Barneko korronte transformadoreak epoxi erretxinaz egindako itxiturak erabiltzen ditu, isolamendu-propietate bikainak dituena eta zirkuituaren funtzionamendu segururako korronte edo tentsio zeharkatzea saihesteko. Tenperatura altuen eta korrosioarekiko erresistentea da, eta zigilatzeko errendimendu ona du iragazgaitza eta hezetasunari aurre egiteko gaitasunetarako. Epoxi-transformadoreak arinagoak eta errazagoak dira instalatzeko eta mantentzeko, olioan murgilduta dauden transformadoreekin alderatuta.

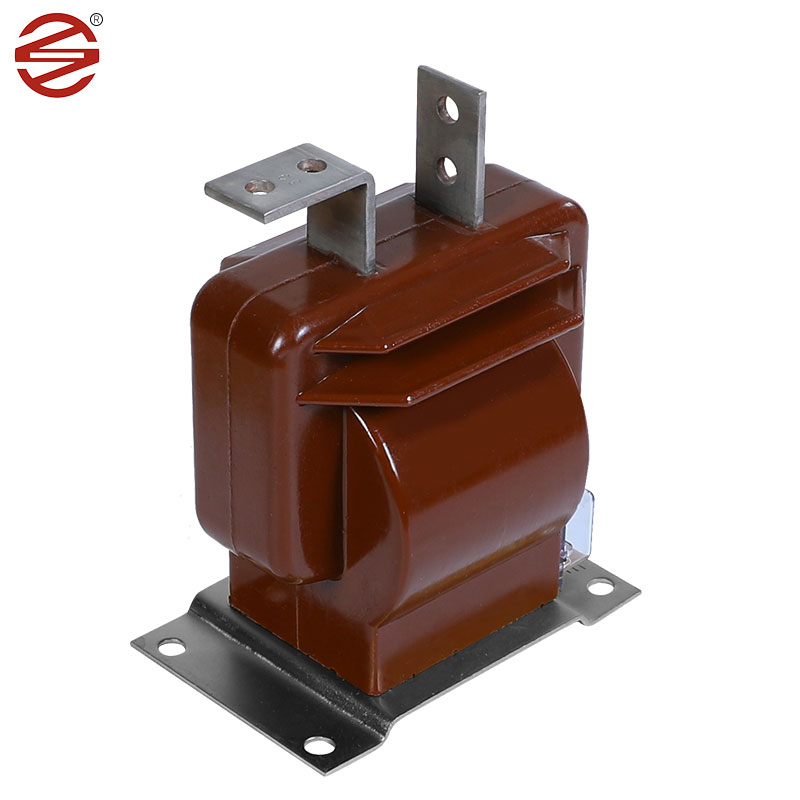

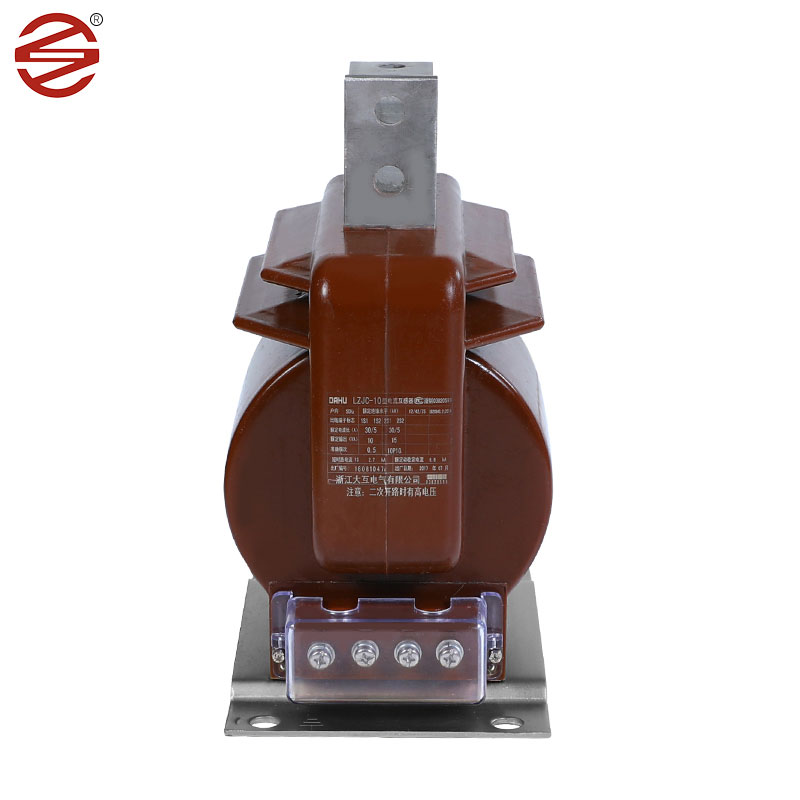

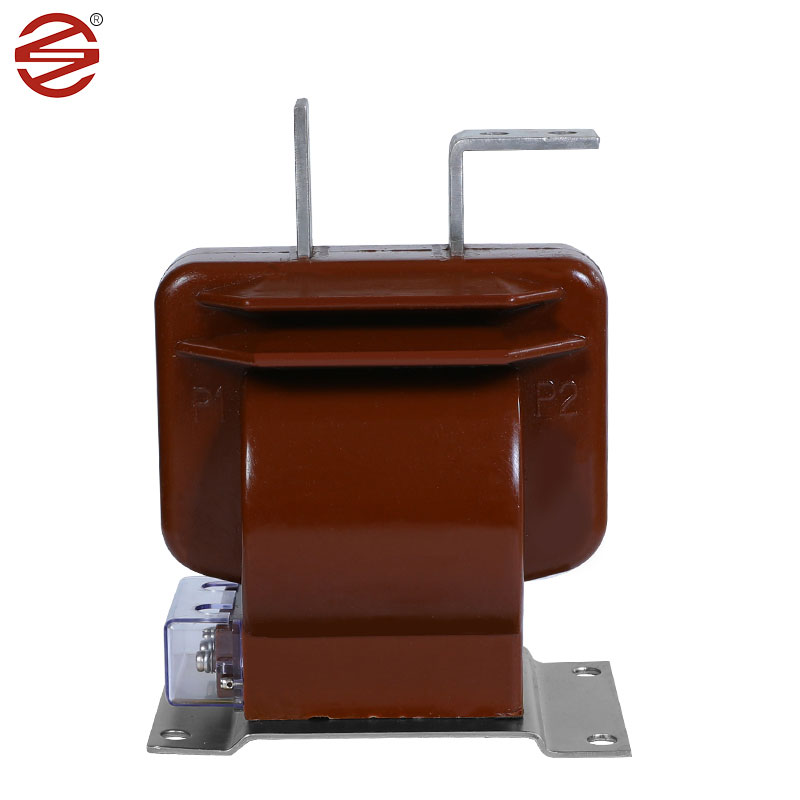

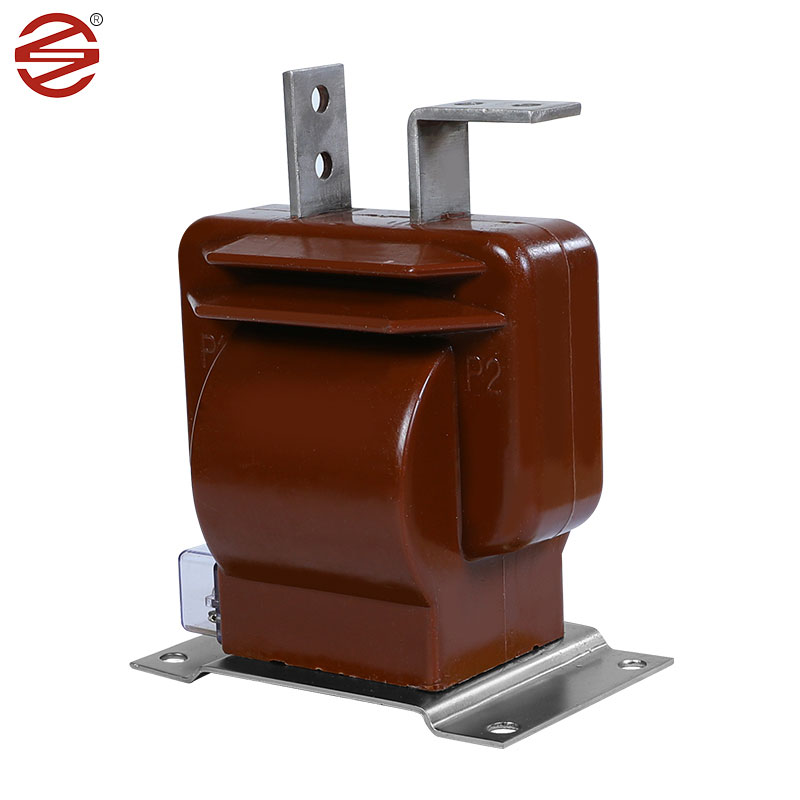

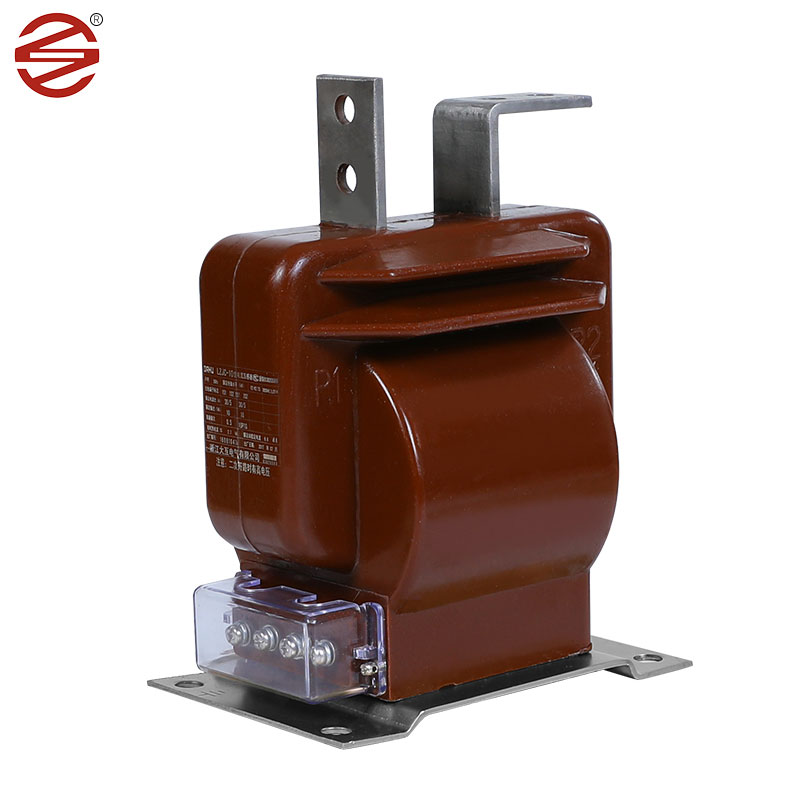

DAHU ELECTRIC-ek egindako Barneko korronte-transformadorea ezinbesteko osagaia da barruko etengailuen armairuetan, korrontea neurtzeko, energia elektrikoaren monitorizazioaren eta babes-erreleen ardatz gisa balio duena bai AC sistema monofasikoetan bai trifasikoetan. Bere diseinu sendoak eta funtzionaltasun zehatzak ezinbesteko elementu bihurtzen dute eragiketa elektrikoen segurtasuna eta eraginkortasuna bermatzeko.
Gure produktuen torlojuen eta beheko plakaren estaldura 8um/min-ra iristen da, hau da, hezetasuna eta herdoilaren aurkakoa. Distira hobea da.
1. | Aplikazio | Neurketa |
2 | Instalazioa | Barruan |
3. | Eraikuntza | Erretxina epoxi lehorra |
4 | Isolamendua | Erretxina Galdaketa |
5. | Fase kopurua | Bakarra |
6. | Maiztasun baloratua | 50 Hz |
7. | Sistemaren tentsio nominala primarioa | 11 kV Fasez Fase |
8. | Sistemaren gehienezko tentsioa | 12 kV Fasez Fase |
9. | Sistemaren lurreratzea | Era eraginkorrean lurrari lotua |
10. | Oinarrizko Isolamendu Maila (1,2/50 μ seg. | 75 KV |
11. | Potentzia-maiztasunari eusteko tentsioa (1 min.50 Hz) |
28 KV |
12. 13. |
Ratioa: 11kV-ko elikadura Lehen mailakoa |
10-20/5A Harigabe bakarra |
14. | Bigarren mailakoa | Harigabe bakarra |
15. | Zehaztasun Klasea | 0,2/0,25 Neurketarako |
16. | Zama a) Neurketarako |
7,5-10 VA |
17. | Denbora laburrean egungo balorazioa | Gutxienez 10 kA 1 Seg |
18. | Uneko balorazio hedatua | Korronte nominalaren %120 |
19. | Korrontearen gaineko balorazioa | <10A |
20. | Creepage Distantzia | 25 mm/KV (gutxienez |
21. | Estandarra | Diseinua, fabrikazioa, probak, instalazioa eta Errendimendua araberakoa izango da IBC 61869-1 &IEC-ren azken edizioak 61869-2 |
