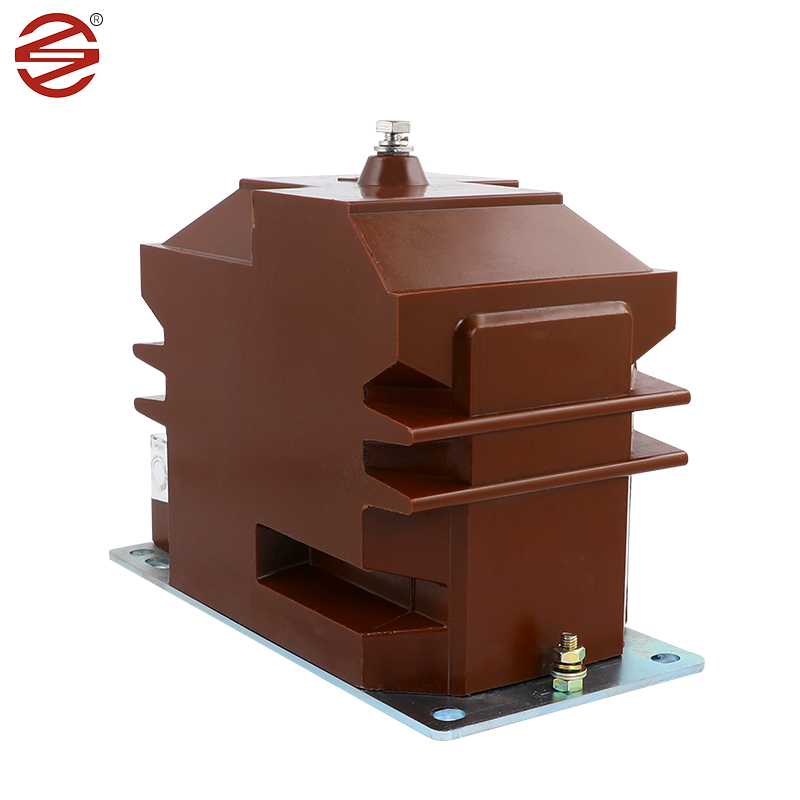

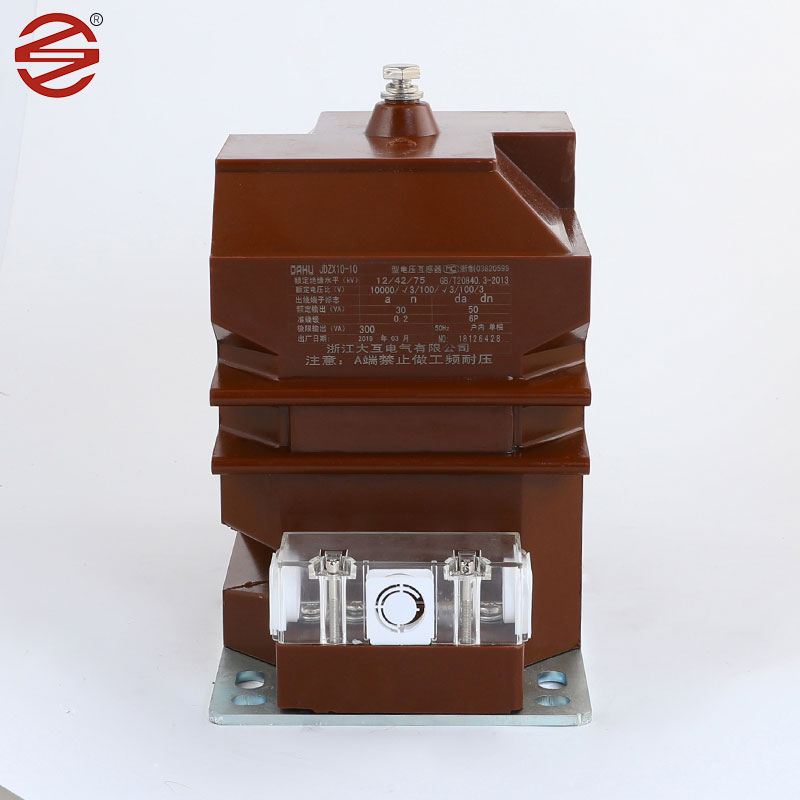

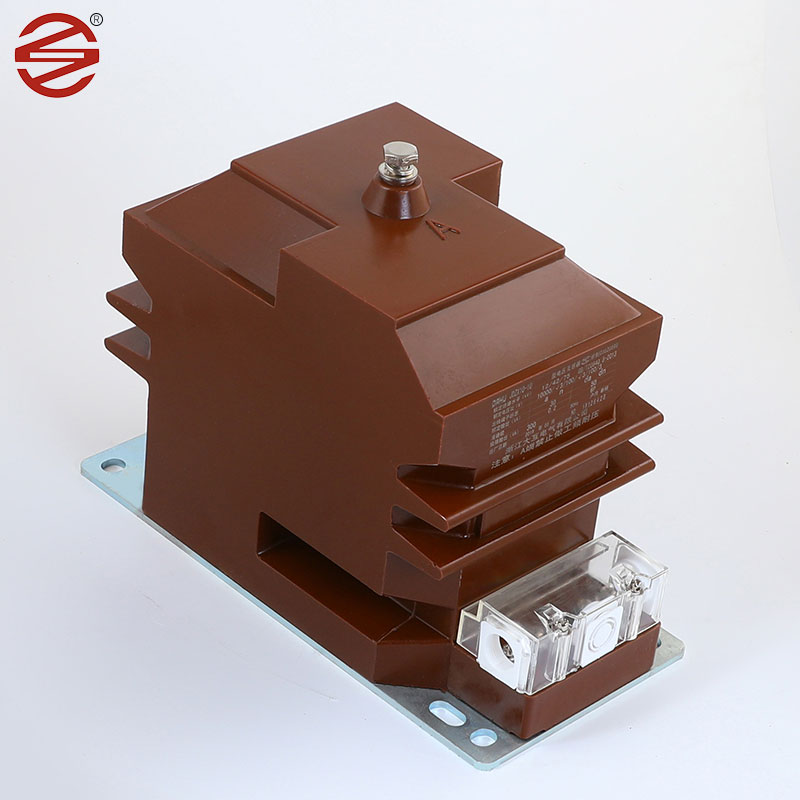

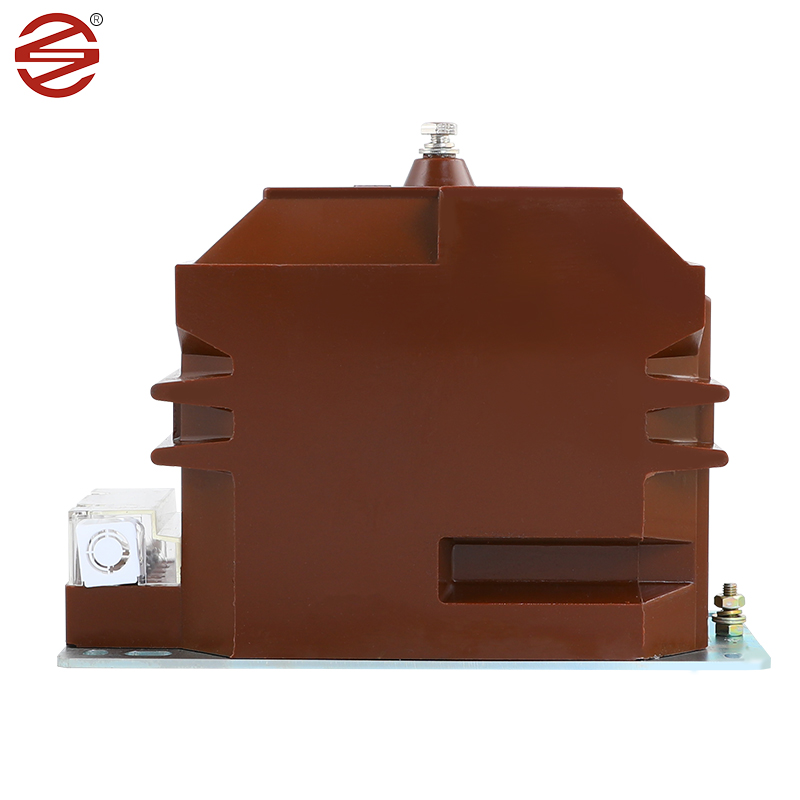

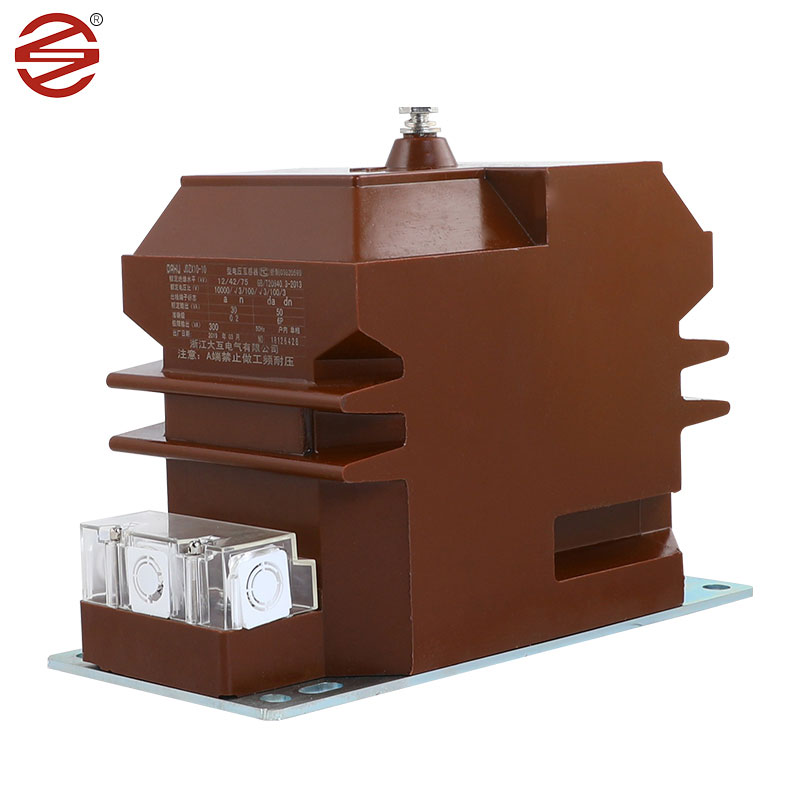

Barruko tentsio transformadorea

Dahu Electric-ek egindako barneko tentsio transformadorea ezinbesteko osagaia da barruko aldagailuen armairuen barruan, uneko neurketarako, energiaren jarraipen elektrikoaren eta babes-erreleboetan, bai fase bakarreko eta hiru faseko sistemetan. Diseinu eta funtzionaltasun zehatza da funtsezko elementua eragiketa elektrikoen segurtasuna eta eraginkortasuna bermatzeko.

Bidali kontsulta

Produktuaren Deskribapena

Silikonazko altzairuzko xaflak hotzak: Barruko tentsio transformadoreak normalean hotzeko silikonazko altzairuzko xaflak erabiltzen ditu bere muin gisa. Material horiek hotzak dira eta propietate magnetiko bikainak dituzte, hala nola iragazkortasun handia eta oinarrizko galera baxua, eta horrek egungo transformadoreetarako aproposak bihurtzen ditu. Silikonazko altzairuzko xafla hotzak material oinarrizko gisa erabiliz, egungo transformadoreak energia transferentzia eraginkorra lor dezake, eta, horrela, sistemaren eraginkortasuna hobetu daiteke. Beste material batzuekin alderatuta, hotzetako siliziozko altzairuzko xaflek histeresi begiztak eta magnetizazio galerak txikiagoak dituzte, eta horrek esan nahi du energia-hondakin gutxiago eta energia kontsumo txikiagoa.

Epoxy erretxina: epoxi erretxinak propietate dielektriko bikainak ditu eta indar mekanikoa, barruko tentsio eraldatzaileen isolamendu materialaren lehen aukera da. Epoxi Galdaketa-isolamendu fidagarria eskaintzen dute barneko osagaiak matxura elektrikotik eta ingurumen-faktoreetatik babesten duena.

Kobrea: kobre eroaleek normalean barruko tentsio transformadorean erabiltzen dira. Material horiek eroankortasun elektriko handia eta iraunkortasun mekanikoa eskaintzen dituzte, uneko seinaleak transmisio eraginkorra ahalbidetuz operazio estresak jasaten dituzten bitartean.

Materiala (epoxi erretxina): Barruko tentsio eraldatzaileek epoxi erretxinaz egindako itxiturak erabili ditu, isolamendu-propietate bikainak ditu eta zirkulazio segurua lortzeko korrontea edo tentsioa saihestu ditzake. Tenperatura eta korrosio altuarekiko erresistentea da, eta iragazgaitza eta hezetasuna duten gaitasunetarako zigilatzeko errendimendu ona du. Epoxi transformadoreak arinagoak eta errazagoak dira instalatu eta mantentzeko olioa murgildutako transformadoreekin alderatuta.

Produktuen nagusitasuna

Torlojuak eta beheko plakaren produktuak 8m / min-ra iristen dira, hezetasun-froga eta herdoilgrafia handiagoa. Distira hobea da.

1.	Eskabide	Neurging
2.	Jartze	Barruan.
3.	Isolamendu	Erretxina bota
4.	Tipo	Tentsio indukzioa
5.	Eraikuntza	Mota lehorra epoxi erretxina bota
6.	Fase kopurua	SINGE fasea (1 multzo = 3 zk)
7.	Maiztasun	50 Hz
8.	Muntatutako muntatzea	Gantry egituran muntatuta
9.	Sistema lehen mailako tentsioa	11 KV (fase fasea)
10.	Sistemaren gehienezko tentsio nagusia	12 KV (fasearen fasea)
11.	Sistemaren lurrak	Eraginkortasunez
12.	Oinarrizko isolamendua (bultzada jasaten du Tentsioa)	75 KV
13.	Potentzia maiztasuna tentsioari aurre egitea	28 kv
14.	Haizea lehen mailako muturreko neutroa Zuzeneko konexioa lurrera	10 KV-ri eusteko isolatuta maiztasun baxuko proba.
15.	Bigarren mailako haize mota	Bihurketa bakarrekoa
16.	Eraldaketa-erlazioa	11 KV / 3 / 0,11 KV / V3
17.	Creepage distantzia	25mm / kV (gutxienez)
18.	Bigarren mailako zama kalifikatua	7,5 eta 10 va
19.	Tentsioaren muga faktorea	1.2 Etengabea eta 1,5 30 segundoz
20.	Zehaztasun klasea	0,2 neurtzeko.
21.	Kalitate	Diseinua, fabrikazioa, probak, instalazioa eta Errendimendua berrienaren araberakoa izango da IEC 61869-1 & IEC 61869-3 edizioak.
