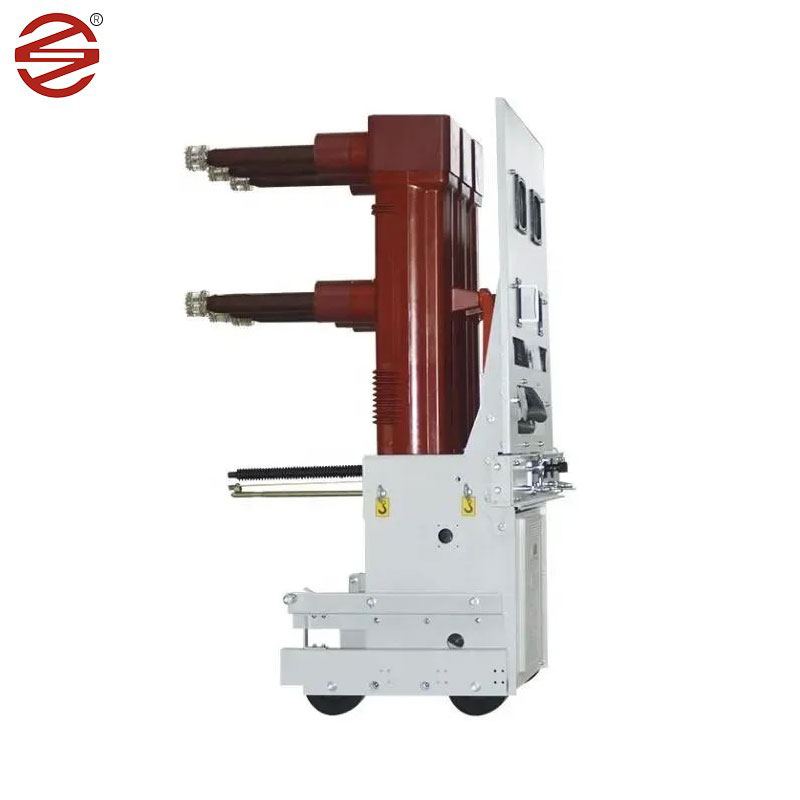

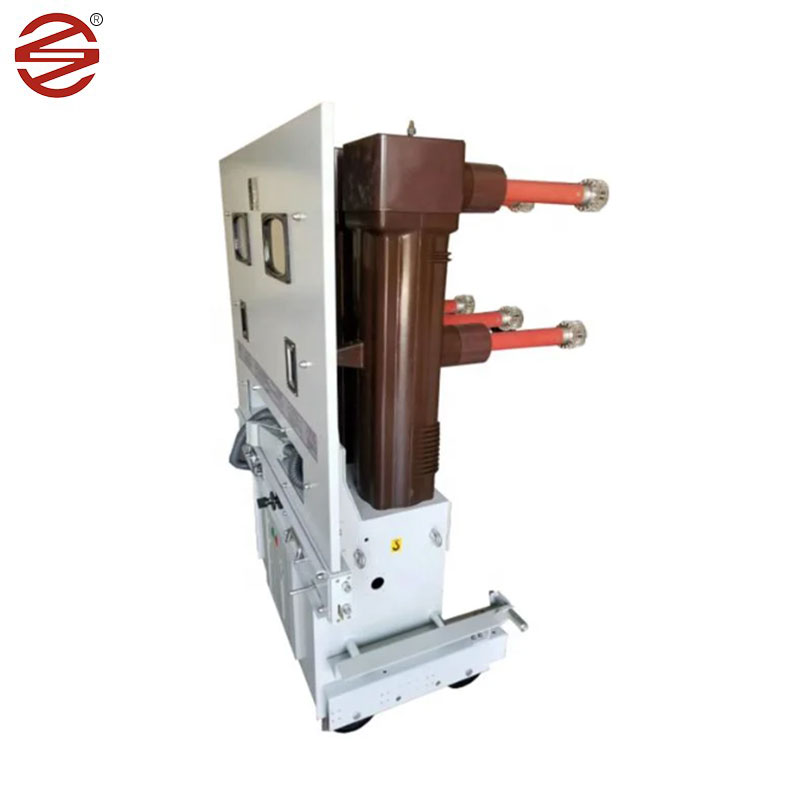

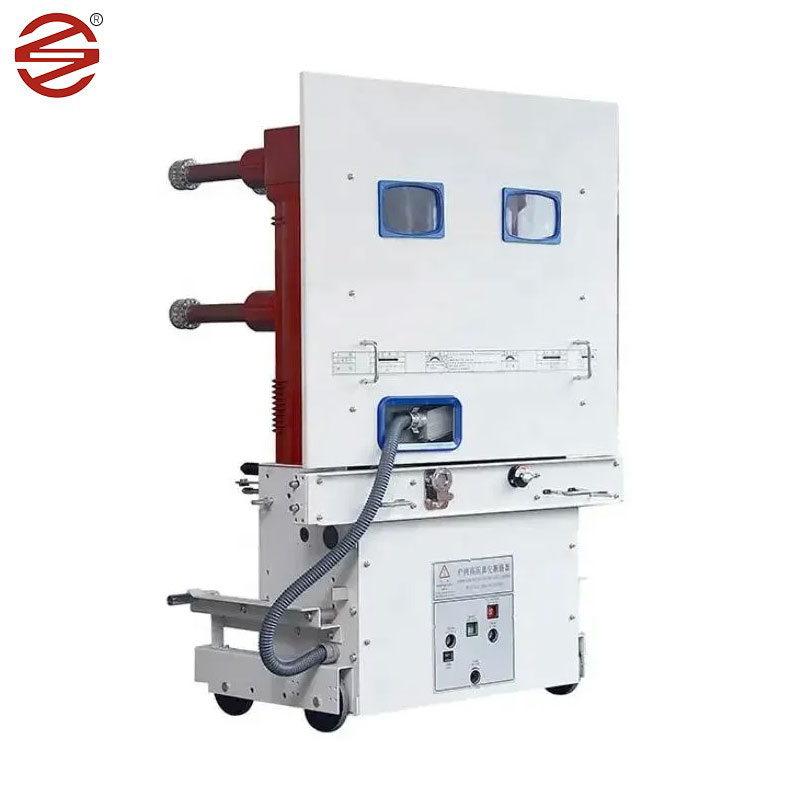

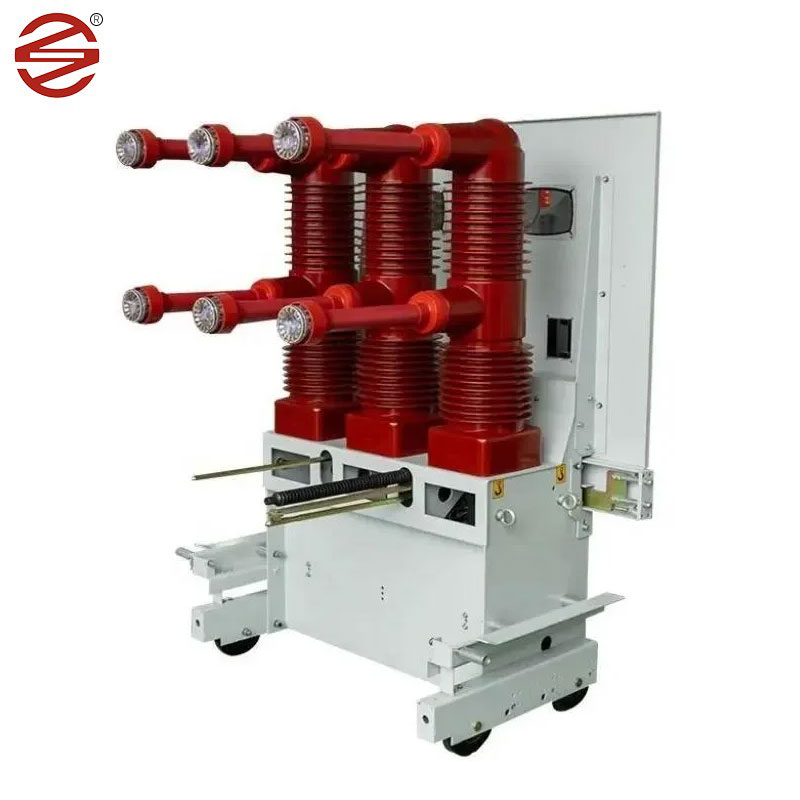

Dahu Electric-ek fabrikatutako 40,5 kV hutsezko zirkuitua. 40.5KV sistemaren hiru faserako egokia da. Industri eta meatze enpresetan, zentraletarako eta azpiestazioetarako erabil daiteke karga korrontearen aldaketetarako, kargatu uneko akats korrontea eta egokia da maiz eragiketa egiteko. Zirkuitu-hausle honek gora eta behera antolatzeko egitura hartzen du, eta horrek modu eraginkorrean murrizten du zirkuituaren sakonera. Eta isolamendu egitura konposatua hartu, hiru faseko arku itzaltzeko ganbera eta lotutako kargatutako gorputza hiru epoxi erretxina isolamendu maskorren bereizita.
Isolamendu konposatuaren egitura erabili ondoren, 40,5 kV-ko hutsezko zirkuituak funtzionamendu baldintzetan eta modu eraginkorrean betetzen ditu zirkuitu-baldintza arruntaren arabera, eta zirkuitu-etenaldien bolumena murrizten du. Zilindro isolatzaileetan eta konexio eroale dinamiko eta estatikoko konexio dinamiko eta estatiko eta estatikoaren bidez instalatzen dira. Zirkuituaren konexio elektriko nagusiak fidagarritasun handiko konexio finkoak dira.
Mekanismo modularra
Mekanismo modularraren diseinua, egitura normalizatua;
Mekanismoa erraza da / desmuntatzeko eta mantentzeko erraza da;
Fidagarritasun handia pieza kopuru gutxiagorekin
Kargatzeko helduleku integratua, operazioa erosoa eta erraza da
Pot motako poloa
Ingurumena errespetatzeko material isolatzailea, PA66 pisu arina, errendimendu dielektriko altua da;
Produktuaren bizitza zikloaren ondoren birziklagarria eta erraz botatzea;
Kostua eraginkorra eta fidagarria;
Hutsezko zirkuitua
IEC eta GB estandarren eskakizunak erabat betetzen ditu;
Elkarrizketa osoa, saihestu kalifikazioa eta funtzionamendua segurtasuna ematea;
Diseinu modularra, entrega denbora laburtua;
Irekidura txikia eta errendimendu bikaina;
Errendimenduaren abantaila
Produktua iman iraunkorreko funtzionamendu mekanismoarekin hornituta dago, iman iraunkorrarekin, etengabeko estatuaren arabera, etengailua egoera irekian mantentzeko, pieza mekanikoen kopurua murrizten da, etengailuaren fidagarritasuna asko hobetu dadin, bizitza mekanikoa asko handitzen da.
proiektu | unitate | Parametro | ||||
Tentsio kalifikatua | kilo | 40.5 | ||||
Korronte kalifikatua | A | 1250 | 1600 | 2000.2500 | ||
Zirkuitu laburreko untxia uneko korrontea | -a | 25 | 31.5 | 25 | 31.5 | |
Korronte egonkor dinamikoa (balioa gailurra) | -a | 63 | 80 | 63 | 80 | |
4S Korronte egonkorra termikoa | -a | 25 | 31.5 | 25 | 31.5 | |
Zirkuitu laburreko puntuazioa uneko (gailurreko balioa) | -a | 63 | 80 | 63 | 80 | |
Zirkuitu laburreko uneko puntuazio garaiak hautsiz | Denbora | 20 | ||||
Eragiketa sekuentzia puntuatua | O-0,3 S-CO-180 S-Co | |||||
Kalifikatutako isolamendua zapal |
1Min Power Maiztasuna Tentsioari aurre egiteko | kilo | 95 | |||
Tximistaren bultzada tentsioari aurre egitea (Gailuraren balioa) | 185 | |||||
Bizitza mekanikoa | Denbora | 10000 | ||||
Kapda bakarreko banku-bankuen irekiera eta korrontea | A | 630 | ||||
Bizkarreko itzulketako banku bankuaren kalifikazioa | A | 400 | ||||
Energia biltegiratzeko motorra tentsioa | V | AC, DC: 110; 220 | ||||
Energia biltegiratzeko motorraren potentzia | W | ≤230 | ||||
Energia biltegiratzeko energia biltegiratzeko motorra | S | ≤15 | ||||
Itxi eta irekitzeko bobina kalifikatua | V | DC: 110; 220 | ||||
Amaiera eta irekiera bobina kalifikatua | A | 1.05 (110V) 0,96 (220V) | ||||
Harremanetarako irekiera | mm | 20 ± 2 | ||||
Harremanetarako trazatua | mm | 7,5 ± 1,5 | ||||
Garai desberdinen hiru fase konbinatzea | m ms | ≤2 | ||||
Errebote kontaktuaren amaiera denbora | m ms | ≤3 | ||||
Zirkuituaren erresistentzia nagusia (hormako harremana kenduta) | haurtxo | ≤40 |
