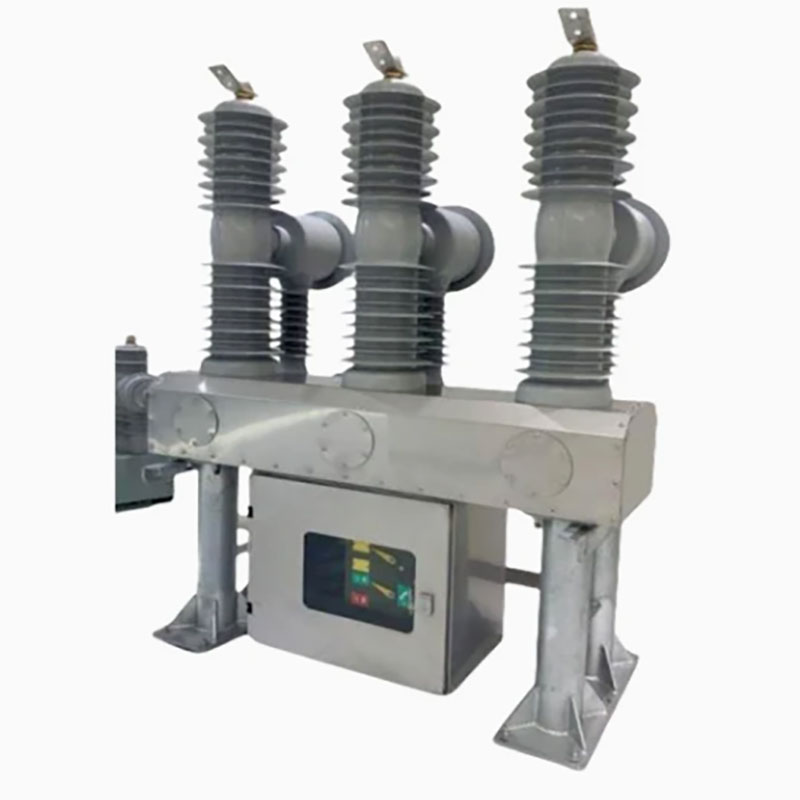

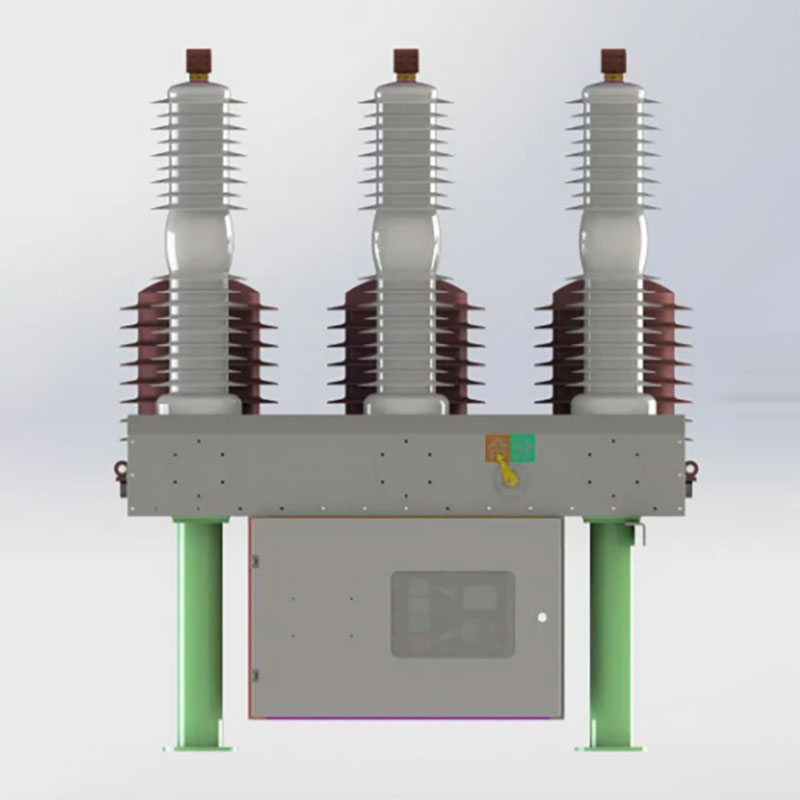

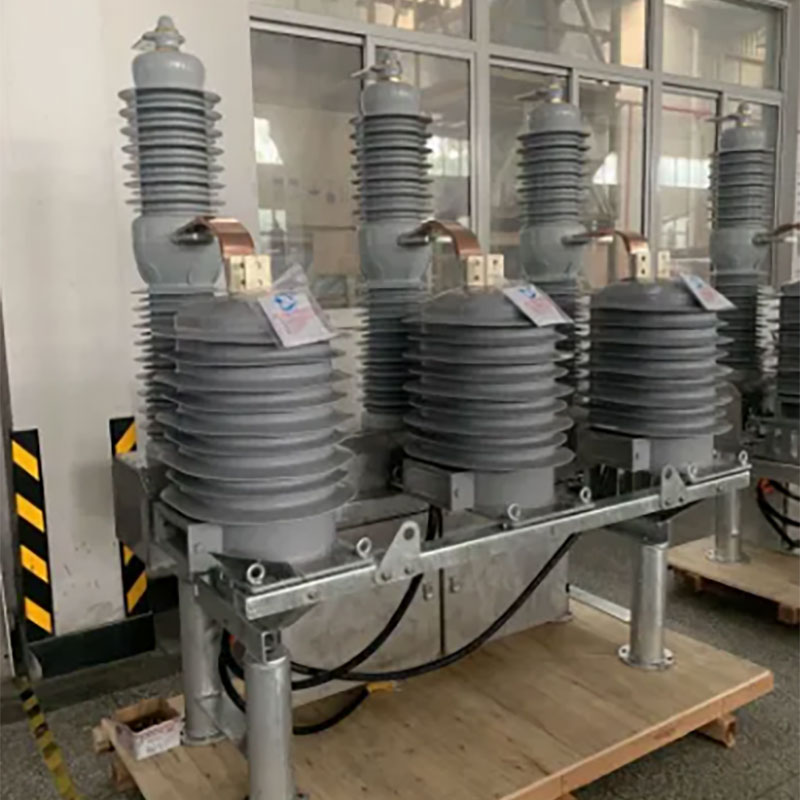

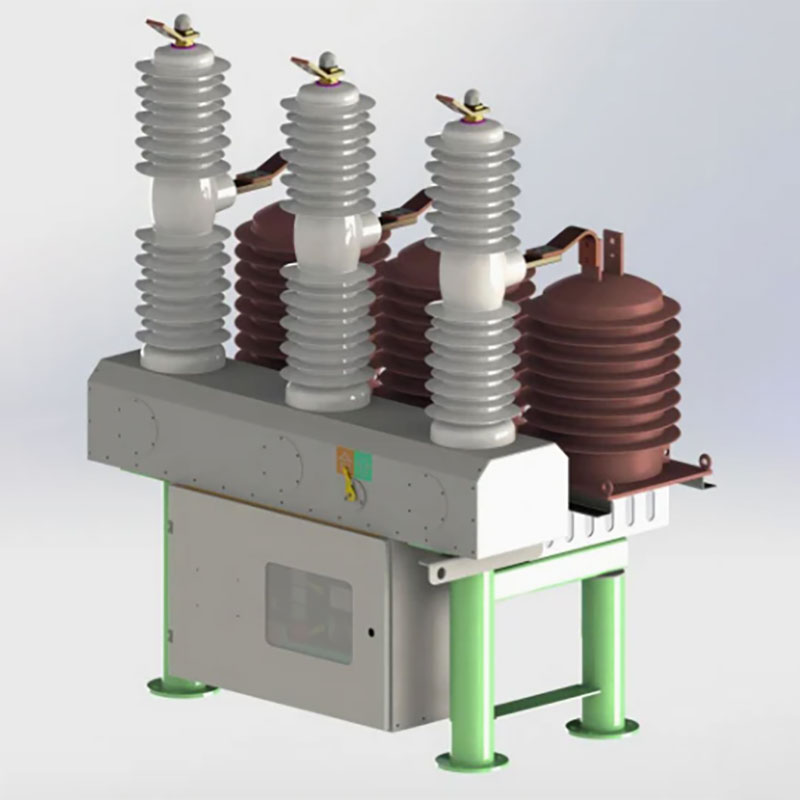

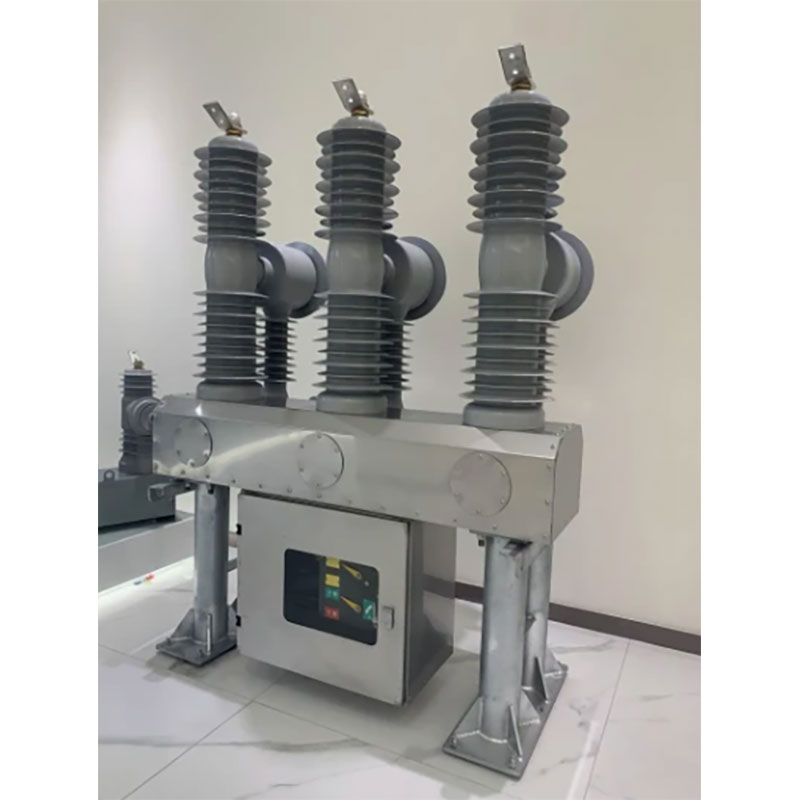

Kanpoko hutsezko zirkuitua

Dahu Electric-ek fabrikatutako Kanpoko Valektorezko Zirkuitua Kanpoko Banaketa Unitatea da 40,5 kV eta maiztasuneko 50 Hz, hau da, babes, kontrol orokorra, kontrol eta ohiko funtzionamendua behar duten industria-eta meatze-enpresei aplikagarria da.

Bidali kontsulta

Produktuaren Deskribapena

Zirkuitu-hauslearen gorputz nagusiak hutsean desagertzea, egitura sinplea, etengabeko gaitasun indartsua eta zerbitzu luzeko bizitza ditu. Poloa epoxi erretxina / silikonazko kautxuzko isolatzaile, ez da olio eta sf6 gasik, isolatutako hutsezko zirkuituaren hutsuneak ingurunea diseinatuta dago.

Isolamendu konposatuaren egitura erabili ondoren, kanpoko hutsezko zirkuituaren distantziaren arabera, funtzionamendu baldintzetan eta modu eraginkorrean murrizten da zirkuitu-breakeraren bolumena, begizta-hutseko hutsean eta konexio eroale dinamiko eta estatikoa instalatzen dira zilindro isolatzaileetan, fasea 300mm baino ez da instalatzen. Zirkuituaren konexio elektriko nagusiak fidagarritasun handiko konexio finkoak dira.

Produktuaren xehetasunak

Mekanismo modularra

Mekanismo modularraren diseinua, egitura normalizatua;

Mekanismoa erraza da / desmuntatzeko eta mantentzeko erraza da;

Fidagarritasun handia pieza kopuru gutxiagorekin

Kargatzeko helduleku integratua, operazioa erosoa eta erraza da

Pot motako poloa

Ingurumena errespetatzeko material isolatzailea, PA66 pisu arina, errendimendu dielektriko altua da;

Produktuaren bizitza zikloaren ondoren birziklagarria eta erraz botatzea;

Kostua eraginkorra eta fidagarria;

Hutsezko zirkuitua

IEC eta GB estandarren eskakizunak erabat betetzen ditu;

Elkarrizketa osoa, saihestu kalifikazioa eta funtzionamendua segurtasuna ematea;

Diseinu modularra, entrega denbora laburtua;

Irekidura txikia eta errendimendu bikaina;

Errendimenduaren abantaila

Produktua iman iraunkorreko funtzionamendu mekanismoarekin hornituta dago, iman iraunkorrarekin, etengabeko estatuaren arabera, etengailua egoera irekian mantentzeko, pieza mekanikoen kopurua murrizten da, etengailuaren fidagarritasuna asko hobetu dadin, bizitza mekanikoa asko handitzen da.

Zehaztapen tekniko nagusia

Parametro teknikoak
Kinga	Gai			Unitate	Balio
1	Tentsio kalifikatua			kilo	40.5
2	Kalifikatutako isolamendua Maila (Itsas maila: 1000 m)	1 min potentzia maiztasun eutsi tentsio	Proba lehorra		95
			Proba hezea (Lurra -tik kanpo Isolamendua)		85
		Tximistaren bultzada jasan Tentsioa (gailurra) 1.2 / 50us			200
3	Korronte kalifikatua			A	1600/2500
4	Maiztasun kalifikazioa			H EZ	50/60
5	Zirkuitu laburren korrontea			-a	31.5
6	Operazio sekuentzia puntuatua			O-0,3S-CO-180S- Co-180s-c
7	Zirkuitu laburreko puntuazioa une honetan apurtzeko garaiak			denbora	20
8	Zirkuitu laburreko itxiera korrontea (gailurra)			-a	80
9	Uneko tontorraren kalifikazioa				50
10	Denbora gutxian kalifikazioa				31.5
11	Denbora erabat apurtzea			S	<0,125
12	Zirkuitu laburreko iraupena				4
13	Bizitza mekanikoa			denbora	10000
14	Eragiketa tentsioaren eta zirkuitu osagarrien baloratu tentsio			V	110/220

Zirkuitu-hauslearen parametro mekanikoak

Kinga	Gai	Unitate	Balio
1	Harremanetarako	mm	18 ± 1
2	Harremanetan zehar	mm	6 ± 1
3	Abiadura irekitzea	M / s	1.6 ± 0,2
4	Itxiera abiadura	M / s	0,8 ± 0,2
5	Hiru fase irekitzea eta ixtea	m ms	≤2
6	Fasearen distantzia	mm	680 ± 2
7	Kontaktua errebote amaierako denbora	m ms	≤3
8	Fase Zirkuitu Eragileko Erresistentzia	haurtxo	≤60
9	Amaiera ordua	m ms	25 ~ 60
10	Ordutegia	m ms	20 ~ 50
11	Energia biltegiratzeko motorraren potentzia maiztasuna	W	110
12	Energy Storae motorraren tentsioa	V	220
13	Max./min.motor tentsioa		% 120 /% 80
14	Operazio-tentsio itxia baloratu du		220
15	Max./min. Itxiera operazio tentsioa		% 120 /% 80
16	Operazio-tentsioa irekitzea		220
17	Max./min. Operazio tentsioa irekitzea		% 120 /% 65

Eragiketa mekanismoaren parametro teknikoak
Kinga	Gai		Unitate	Balio
1	Eragiketa-tentsioa puntuatuta	Irekiera Tripper	V	AC220
		Tripper ixtea		AC220
2	Erresistentzia baloratua	Irekiera Tripper	Ω	56
		Tripper ixtea		56
3	Irteera-maiztasunaren balorazioa	Irekiera Tripper	W	320
		Tripper ixtea
4	Energia biltegiratzeko motor-potentzia maiztasuna			110
5	Energia Motor Biltegien Tentsio Baloratua		V	AC220
6	Energia biltegiratzeko denbora		S	≤10
